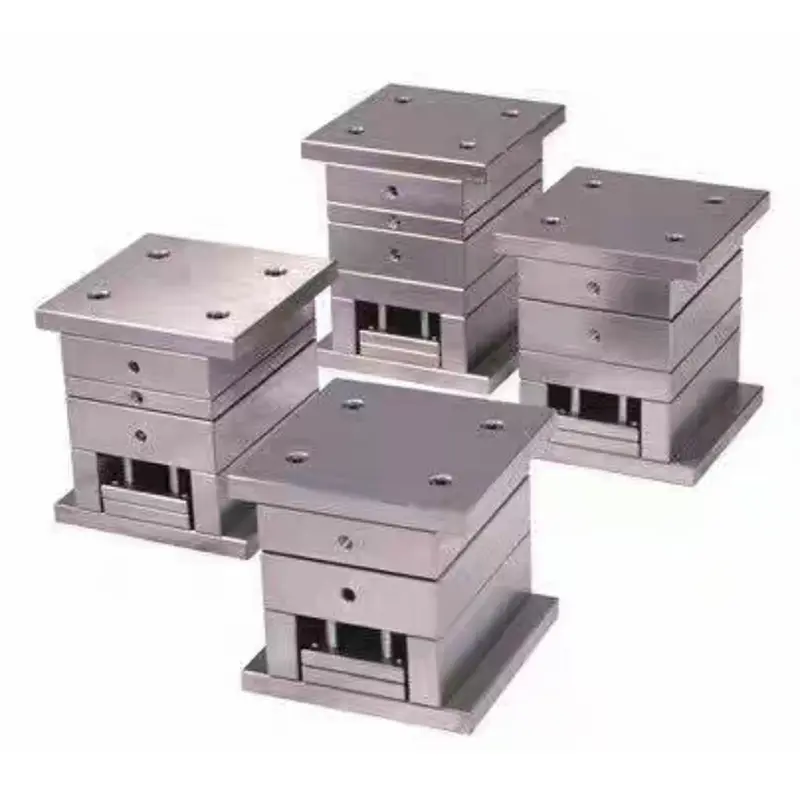

Cơ sở khuôn cổng nhỏ đơn giản hóa chính xác tiêu chuẩn

Đế khuôn cổng nhỏ đơn giản hóa chính xác tiêu chuẩn này có cấu trúc ba tấm với cổng điểm, được tối ưu hóa từ đế khuôn cổng mịn truyền thống. Các cơ chế phụ trợ dư thừa được loại bỏ, đơn giản hóa thiết kế trong khi vẫn giữ được các chức năng cốt lõi. Được sản xuất tại một nhà máy Trung Quốc tích hợp R&D, sản xuất và kiểm soát chất lượng, đây là nhà cung cấp đáng tin cậy trong ngành đúc nhựa. Sản phẩm phù hợp với các sản phẩm nhựa sản xuất hàng loạt có hình dáng đơn giản, độ dày thành đồng đều. Hiệu quả chi phí cao và tính ổn định của nó đã khiến nó trở nên phổ biến trong các ngành công nghiệp khác nhau.

Các tính năng chính

1. Đặc điểm cấu trúc

- Cấu trúc ba tấm: Gồm một tấm cố định, một tấm chuyển động và một tấm đẩy, có trụ dẫn hướng và ống lót để dẫn hướng chính xác; phun một điểm với cổng điểm, đường dẫn dòng ngắn, cặn tối thiểu, thích hợp cho các sản phẩm nhỏ.

- Thiết kế đơn giản: Loại bỏ các cơ chế phụ trợ phức tạp, dẫn đến kết cấu đơn giản và giảm chi phí cũng như độ phức tạp của sản xuất.

- Độ chính xác tiêu chuẩn: Độ chính xác kích thước ±0,05mm, độ nhám bề mặt ≤Ra0,8μm, đáp ứng yêu cầu của các bộ phận nhựa thông thường mà không cần gia công thêm.

2. Thiết kế tiêu chuẩn mô-đun: Đế khuôn cổng nhỏ đơn giản hóa chính xác tiêu chuẩn áp dụng các tiêu chuẩn quốc tế như LKM và HASCO, với các mẫu phổ biến như 2020 và 2025, cho phép cấu hình và thay thế nhanh chóng; thiết kế mô-đun tạo điều kiện bảo trì và kéo dài tuổi thọ.

3. Thiết kế hệ thống làm mát: Thiết kế mạch nước làm mát thông thường mang lại hiệu quả vừa phải và bố trí đơn giản, đáp ứng yêu cầu làm mát đồng thời tạo điều kiện xử lý và bảo trì, giảm chi phí sau này.

4. Ưu điểm của cổng điểm: Đường kính cổng điểm 0,5-2mm, dấu vết tối thiểu và dễ tháo lắp, thích hợp cho các loại nhựa có độ chảy tốt như PP và ABS, đảm bảo chất lượng sản phẩm.

Ứng dụng

Đế khuôn cổng nhỏ đơn giản hóa chính xác tiêu chuẩn phù hợp để sản xuất hàng loạt các sản phẩm nhựa như vỏ thiết bị nhỏ và nút điện tử. Nó tương thích với các sản phẩm có hình dạng đơn giản, độ dày thành đồng đều và không có yêu cầu đặc biệt về ngoại hình, đáp ứng nhu cầu của nhiều ngành công nghiệp.

Lợi thế kinh tế

1. Chi phí có thể kiểm soát: Đế khuôn có độ chính xác cao tiết kiệm 30% -50% chi phí nguyên liệu và gia công, nâng cao khả năng cạnh tranh của khách hàng.

2. Thời gian chu kỳ ngắn: Chu kỳ sản xuất từ ​​2-4 tuần cho phép thị trường đáp ứng nhanh chóng và rút ngắn thời gian ra mắt sản phẩm.

3. Vận hành dễ dàng: Cấu trúc rõ ràng, lắp ráp và bảo trì đơn giản, yêu cầu kỹ năng thấp đối với người vận hành, tạo điều kiện cho sản xuất quy mô lớn.

Quy trình sản xuất

1. Giai đoạn thiết kế: Xác định cấu trúc khuôn dựa trên các thông số của sản phẩm nhựa, chọn đế khuôn tiêu chuẩn phù hợp và thiết kế khoang và lõi bằng phần mềm như UG và Pro/E, có tính đến các yếu tố quy trình chính.

2. Lựa chọn vật liệu

Đế khuôn cổng nhỏ đơn giản hóa chính xác tiêu chuẩn sử dụng thép kết cấu carbon như thép 45. Trụ dẫn hướng và ống lót được làm bằng thép chịu mài mòn. Khoang và lõi được làm bằng thép khuôn đã được tôi cứng trước như P20 (HRC30-35). Các bộ phận tiêu chuẩn có nguồn gốc từ các nhà sản xuất chuyên dụng.

3. Quy trình xử lý

- Gia công thô: Gia công thô tấm khuôn và khoang khuôn, chừa lại dung sai 0,5-1mm.

- Gia công hoàn thiện: Gia công CNC khoang, cắt dây các bộ phận phức tạp, khoan và khai thác đồng thời.

- Xử lý nhiệt: Tôi luyện khoang và lõi đạt HRC30-35 để cải thiện khả năng chống mài mòn.

- Xử lý bề mặt: Đánh bóng khoang tới Ra0,8μm.

4. Lắp ráp và gỡ lỗi

Lắp ráp các bộ phận tiêu chuẩn và khoang/lõi, lắp đặt chúng trên máy ép phun để đúc thử và điều chỉnh thông số. Điều chỉnh khoang dựa trên kết quả đúc thử và giải quyết các khuyết tật thường gặp.

Xu hướng phát triển

1. Tiêu chuẩn hóa và mô-đun hóa: Cải thiện tiêu chuẩn hóa để đạt được cấu hình sản xuất nhanh chóng và rút ngắn chu kỳ phân phối.

2. Sản xuất thông minh: Kết hợp công nghệ tự động hóa kỹ thuật số để nâng cao độ chính xác và hiệu quả xử lý.

3. Làm mát hiệu quả cao: Bố trí kênh nước được tối ưu hóa để nâng cao hiệu quả làm mát đồng thời kiểm soát chi phí.

4. Nhẹ và bền lâu: Cấu trúc và vật liệu được tối ưu hóa để giảm trọng lượng, cải thiện khả năng chống mài mòn và kéo dài tuổi thọ.

Câu hỏi thường gặp

Câu hỏi 1: Đế khuôn cổng nhỏ đơn giản hóa chính xác tiêu chuẩn phù hợp với những sản phẩm nhựa nào?

A1: Thích hợp cho các bộ phận bằng nhựa cỡ vừa và nhỏ, chẳng hạn như vỏ thiết bị, nút sản phẩm điện tử, hộp đựng nhu yếu phẩm hàng ngày, phụ kiện văn phòng phẩm, v.v. Đặc biệt thích hợp cho các sản phẩm sản xuất hàng loạt có hình dạng tương đối đơn giản, độ dày thành đồng đều và yêu cầu thấp về hình thức.

Câu 2: Sự khác biệt chính giữa đế khuôn đơn giản và đế khuôn có độ chính xác cao là gì?

Trả lời 2: Sự khác biệt chính nằm ở độ phức tạp của cấu trúc, mức độ chính xác và yêu cầu về chất lượng bề mặt. Đế khuôn đơn giản hóa loại bỏ các cơ chế phụ trợ phức tạp, áp dụng cấu trúc đơn giản được tiêu chuẩn hóa, kiểm soát độ chính xác kích thước trong phạm vi ± 0,05mm và yêu cầu độ nhám bề mặt từ Ra0,8μm trở xuống. Chi phí thường thấp hơn 30% -50% so với đế khuôn có độ chính xác cao.

Câu 3: Ưu điểm của cổng điểm là gì?

Câu trả lời 3: Cổng điểm có đường kính nhỏ (thường là 0,5-2mm), dẫn đến dấu cổng nhỏ hơn, dễ loại bỏ và không ảnh hưởng đến hình thức bên ngoài của sản phẩm. Quá trình này ngắn hơn, có lợi cho việc đổ đầy hoàn toàn các sản phẩm nhỏ và đặc biệt thích hợp cho các vật liệu nhựa có độ chảy tốt như PP, ABS và PS.

Q4: Chu kỳ sản xuất khuôn là bao lâu?

Câu trả lời 4: Chu kỳ sản xuất Đế khuôn cổng nhỏ đơn giản hóa có độ chính xác tiêu chuẩn thường là 2-4 tuần. Do cấu trúc đơn giản và ít bước xử lý hơn, chu trình sản xuất có thể rút ngắn 30% -50% so với các khuôn phức tạp có độ chính xác cao, cho phép đáp ứng nhanh chóng nhu cầu thị trường.

Câu 5: Làm thế nào để chọn thông số kỹ thuật cơ sở khuôn thích hợp?

Câu trả lời 5: Việc chọn đúng thông số kỹ thuật của đế khuôn đòi hỏi phải xem xét các yếu tố như kích thước của sản phẩm, kiểu máy ép phun và yêu cầu về khối lượng sản xuất. Các thông số kỹ thuật phổ biến bao gồm các mẫu như 2020, 2025, 3030 và 4040. Nhìn chung, kích thước sản phẩm nằm trong khoảng 80% kích thước khoang khuôn. Nên chọn thông số kỹ thuật của đế khuôn dựa trên kích thước bên ngoài tối đa của sản phẩm cộng với mức phụ cấp phù hợp.
