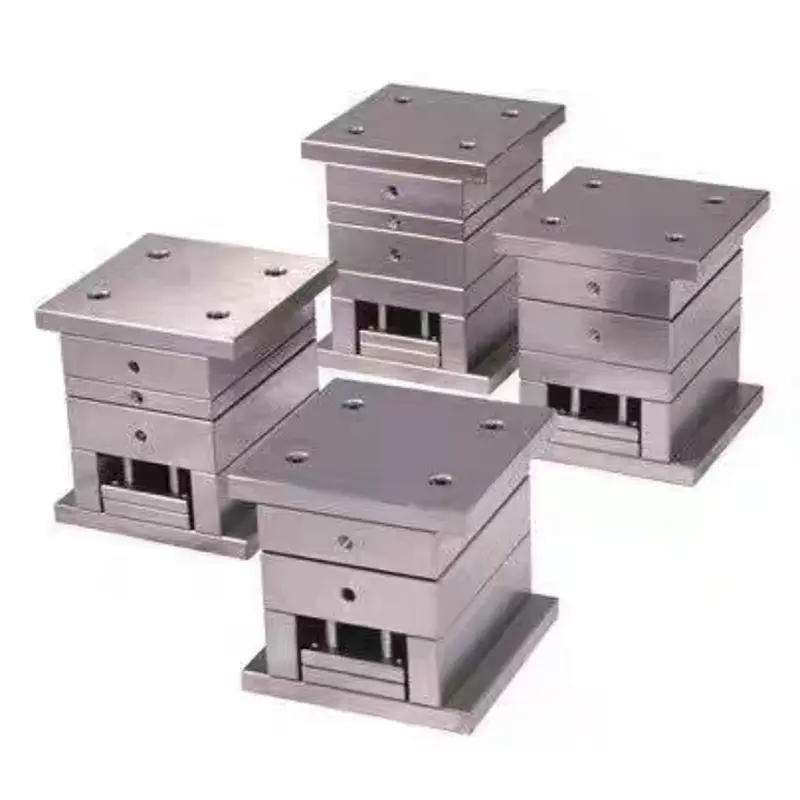

Đế khuôn chính xác tiêu chuẩn tùy chỉnh từ một nhà sản xuất chuyên nghiệp tại Trung Quốc

SIKAIDAĐế khuôn chính xác tiêu chuẩn là thiết bị xử lý cơ bản được sử dụng rộng rãi trong ngành sản xuất khuôn mẫu. Là "bộ xương" của khuôn, chúng được sử dụng để cố định và hỗ trợ các bộ phận đúc, cơ cấu dẫn hướng và hệ thống đẩy. Là nhà sản xuất chuyên nghiệp có nhà máy riêng tại Trung Quốc, SIKAIDA cam kết cung cấp cơ sở khuôn mẫu chính xác tiêu chuẩn tiết kiệm chi phí và là nhà cung cấp đáng tin cậy, đáp ứng nhu cầu đa dạng của khách hàng toàn cầu.

Những cái nàyĐế khuôn chính xác tiêu chuẩnáp dụng các tiêu chuẩn dung sai thông thường (dung sai kích thước ± 0,1 ~ 1mm, độ phẳng 0,02mm / m), kết hợp lợi thế kinh tế, tính linh hoạt và giao hàng nhanh. Chúng bao gồm các thành phần được tiêu chuẩn hóa như tấm đế khuôn cố định và tấm khuôn chuyển động. Sau đây là phân loại chi tiết.

Phân loại theo loại khuôn

1. Đế khuôn ép phun

- Đế khuôn hai tấm (bề mặt chia đôi): Đế khuôn phun chính xác tiêu chuẩn được sử dụng rộng rãi nhất của SIKAIDA. Nó có cấu trúc đơn giản, chi phí thấp và giao hàng nhanh, phù hợp với hầu hết các sản phẩm đúc phun như vỏ nhu yếu phẩm hàng ngày, bộ phận thiết bị gia dụng và đồ chơi bằng nhựa. Thiết kế bề mặt phân chia đơn giúp đơn giản hóa quá trình xử lý và lắp ráp, nâng cao hiệu quả sản xuất.

- Bộ khuôn ba tấm (cổng hẹp): So với bộ khuôn hai tấm, nó có thêm một tấm đẩy, dẫn đến cấu trúc phức tạp hơn một chút nhưng tính linh hoạt cao hơn. Thích hợp cho các bộ phận có độ chính xác nhỏ cần loại bỏ cổng tự động (chẳng hạn như các bộ phận bằng nhựa nhỏ và các vật dụng cần thiết có độ chính xác hàng ngày). Bề mặt chia đôi cho phép tự động tách cổng và sản phẩm, đảm bảo chất lượng bề mặt sản phẩm.

2. Bộ khuôn dập

- Bộ khuôn dập trụ dẫn hướng phía sau: Cung cấp bề mặt vận hành rộng để nạp liệu dễ dàng, thích hợp cho vận hành thủ công. Chủ yếu được sử dụng cho các bộ phận được đóng dấu cỡ nhỏ đến trung bình như ốc vít, đồ dùng nhà bếp và dụng cụ phần cứng. Đây là một trong những loại bộ khuôn dập được sử dụng phổ biến nhất trong dòng sản phẩm tiêu chuẩn của SIKAIDA.

- Bộ khuôn dập trụ dẫn hướng trung tâm: Cơ cấu dẫn hướng nằm ở hai bên của tâm, mang lại độ chính xác dẫn hướng vượt trội so với loại trụ dẫn hướng phía sau. Thích hợp cho các bộ phận được dập yêu cầu độ chính xác dẫn hướng cao (chẳng hạn như các bộ phận phần cứng chính xác và các bộ phận được đóng dấu nhỏ với kích thước vừa phải).

Phân loại theo thành phần cấu trúc

Đế khuôn chính xác tiêu chuẩn SIKAIDAS sử dụng thiết kế kết cấu tiêu chuẩn hóa, với tất cả các bộ phận được sản xuất hàng loạt. Điều này đảm bảo chất lượng sản phẩm ổn định đồng thời giảm chi phí sản xuất. Cấu hình tiêu chuẩn bao gồm bốn hệ thống chính với các chức năng được xác định rõ ràng và tích hợp chặt chẽ.

1. Chuỗi mẫu

Các thành phần cốt lõi của đế khuôn, bao gồm bảng điều khiển, mẫu cố định (tấm A), mẫu di chuyển (tấm B) và sắt vuông (tấm C), đều được làm bằng thép kết cấu carbon chất lượng cao 45 # hoặc thép hợp kim thấp. Sau khi xử lý nhiệt, độ cứng đạt 240 ~ 270HB, mang lại các tính chất cơ học và khả năng gia công toàn diện tuyệt vời. Các mẫu quan trọng có thể được làm bằng thép cứng trước P20, cân bằng giữa hiệu suất và tính kinh tế.

2. Hệ thống hướng dẫn

Chủ yếu bao gồm các trụ dẫn hướng và ống dẫn hướng, sử dụng dẫn hướng trượt với khoảng hở 0,02 ~ 0,04mm. Trụ dẫn hướng và lỗ ống dẫn hướng được gia công chính xác đến H7, đảm bảo chuyển động linh hoạt và không bị kẹt. Điều này cung cấp hướng dẫn chính xác cho việc mở và đóng khuôn và rất quan trọng để đảm bảo độ chính xác cơ bản của đế khuôn.

3. Hệ thống phóng

Bao gồm một thanh đặt lại và các chốt/ống dẫn hướng đẩy, hệ thống này sẽ đẩy sản phẩm đúc ra khỏi khoang khuôn. Thiết kế tiêu chuẩn hóa đảm bảo quá trình phóng ổn định và đáng tin cậy, ngăn ngừa biến dạng và hư hỏng sản phẩm, đồng thời thích ứng với các yêu cầu phóng của các loại sản phẩm khác nhau.

4. Hệ thống buộc và định vị

Bao gồm các bu lông cường độ cao và chốt định vị để cố định các bộ phận đế khuôn, đảm bảo độ ổn định cấu trúc tổng thể trong quá trình vận hành khuôn. Việc lựa chọn tiêu chuẩn các ốc vít và chốt định vị đảm bảo khả năng thay thế tốt và tạo điều kiện thuận lợi cho việc bảo trì và thay thế trong tương lai.

Các Đế khuôn chính xác tiêu chuẩn khác nhau của SIKAIDA có ranh giới ứng dụng được xác định rõ ràng, cho phép khách hàng lựa chọn các mẫu phù hợp dựa trên loại sản phẩm, yêu cầu về độ chính xác và khu vực thị trường. Tất cả các đế khuôn chính xác tiêu chuẩn SIKAIDA đều có tuổi thọ khuôn từ 100.000 đến 500.000 chu kỳ, đáp ứng nhu cầu sản xuất công nghiệp quy mô lớn và hỗ trợ sản xuất hiệu quả cho khách hàng.

Là nhà sản xuất và nhà cung cấp chuyên nghiệp tại Trung Quốc, SIKAIDA không chỉ cung cấp nhiều thông số kỹ thuật tiêu chuẩn mà còn đảm nhận các dịch vụ tùy chỉnh phi tiêu chuẩn. Chúng tôi có thể thiết kế đế khuôn thứ cấp dựa trên bản vẽ của khách hàng để đáp ứng nhu cầu cá nhân hóa của các ngành công nghiệp khác nhau.
