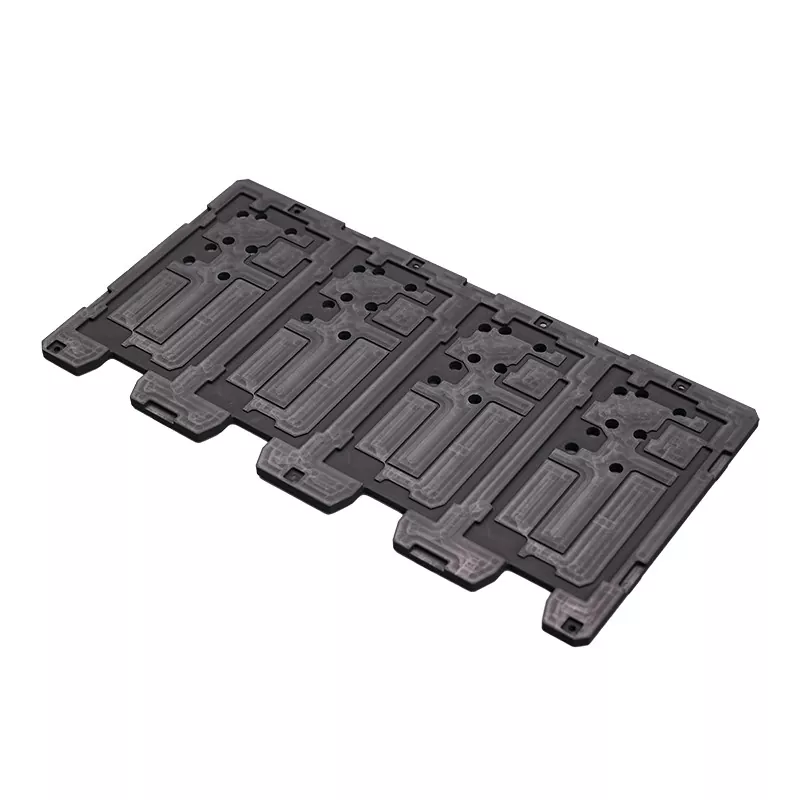

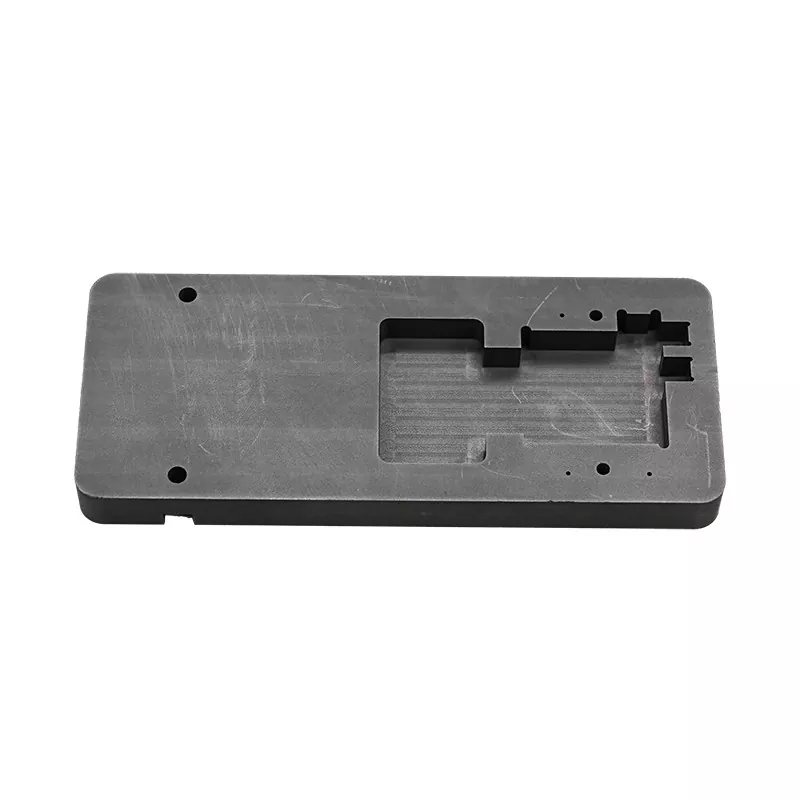

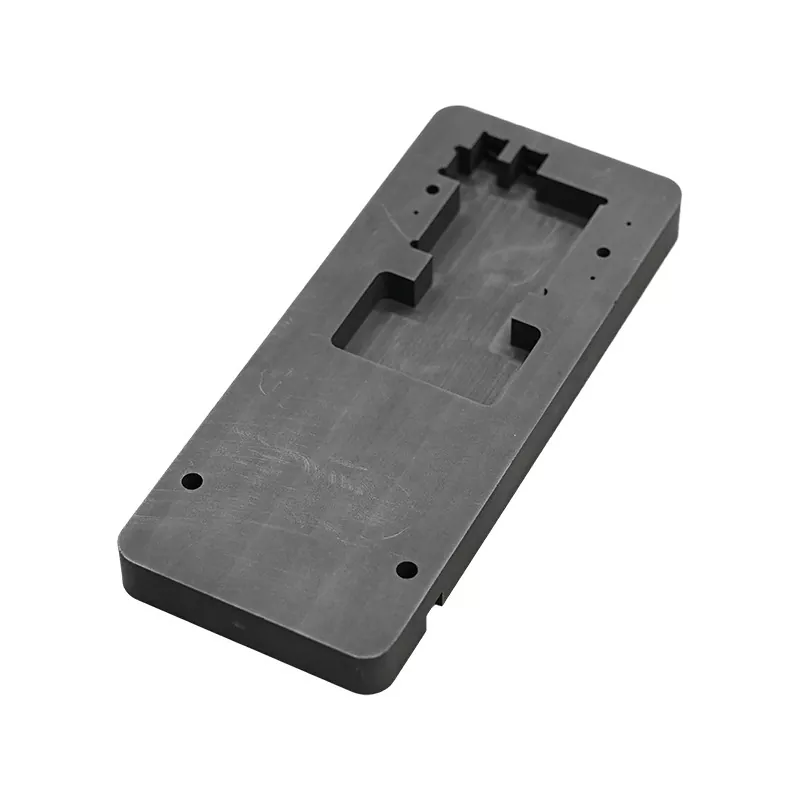

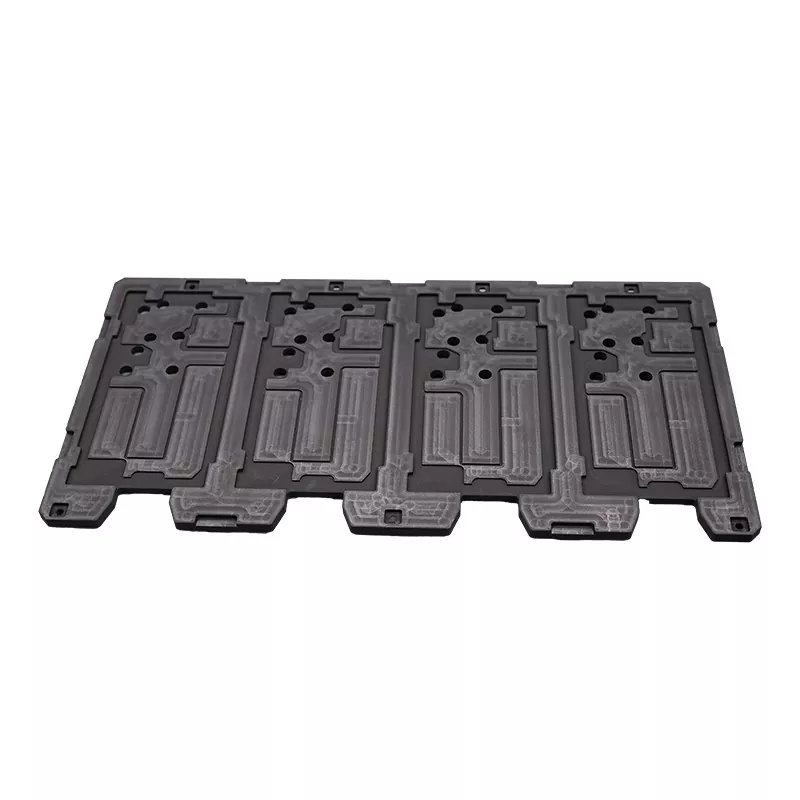

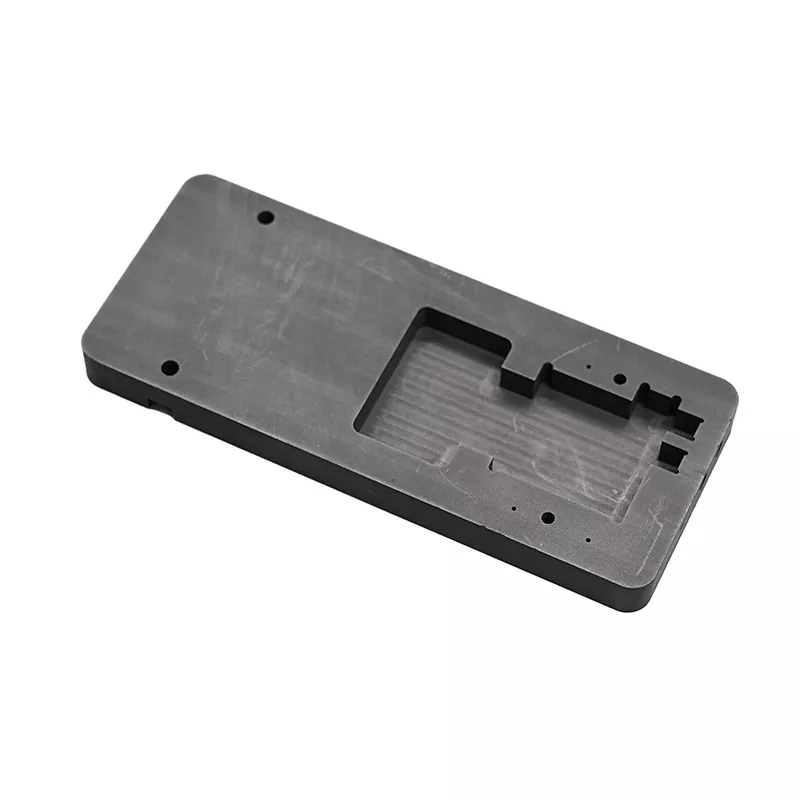

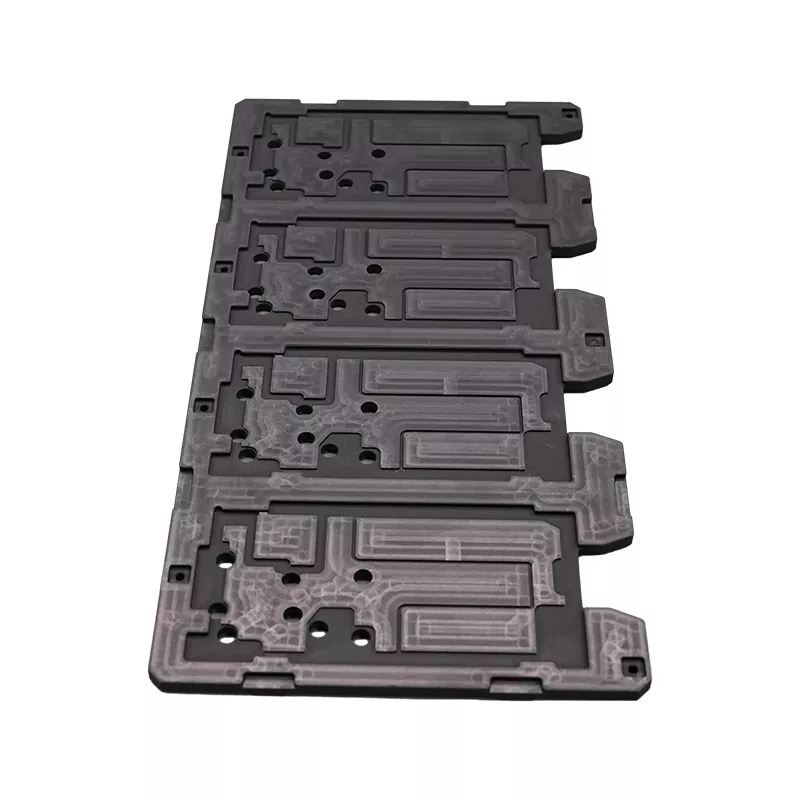

Khuôn dụng cụ thiêu kết điện tử

Khuôn dụng cụ thiêu kết điện tử của SIKAIDA là thiết bị cốt lõi trong quy trình thiêu kết của các linh kiện điện tử khác nhau, giải quyết các điểm yếu của khuôn truyền thống như nhiệt độ không đồng đều, độ chính xác không đủ và tuổi thọ ngắn. Là một nhà máy chuyên nghiệp có nhiều kinh nghiệm sản xuất, chúng tôi tích hợp các khái niệm sản xuất tiên tiến và kiểm soát chất lượng nghiêm ngặt vào mọi khía cạnh sản xuất để đảm bảo rằng mọi khuôn mẫu đều đáp ứng các tiêu chuẩn cao nhất của khách hàng và ngành.

Khuôn dụng cụ thiêu kết điện tử được áp dụng rộng rãi để thiêu kết các linh kiện điện tử như tụ gốm, điện trở, cuộn cảm và thiết bị bán dẫn. Thiết kế cấu trúc của chúng cân bằng khả năng gia nhiệt đồng đều, dễ tháo khuôn và an toàn vận hành, duy trì hình dạng ổn định và kích thước phù hợp chính xác ngay cả ở nhiệt độ cao. Bề mặt được xử lý đặc biệt, mang lại khả năng chống dính và ăn mòn tuyệt vời, kéo dài tuổi thọ một cách hiệu quả, giảm tần suất bảo trì và giúp khách hàng nâng cao hiệu quả sản xuất và kiểm soát chi phí tổng thể.

Thông số kỹ thuật cốt lõi

Ưu điểm cốt lõi

1. Kiểm soát kích thước có độ chính xác cao: Dung sai kích thước chính nằm trong phạm vi ± 0,05mm, đảm bảo tính nhất quán và năng suất cao của các bộ phận thiêu kết, đáp ứng yêu cầu về độ chính xác của ngành điện tử.

2. Khả năng chịu nhiệt độ cao tuyệt vời: Sử dụng than chì có độ tinh khiết cao và thép chịu nhiệt đặc biệt, chúng có thể hoạt động ổn định trong thời gian dài ở 1600oC mà không bị biến dạng.

3. Phân bố nhiệt độ đồng đều: Cấu trúc được tối ưu hóa và vật liệu dẫn nhiệt chất lượng cao ngăn chặn hiện tượng quá nhiệt/quá nhiệt cục bộ, cải thiện độ ổn định chất lượng linh kiện.

4. Tuổi thọ dài: Xử lý nhiệt và xử lý bề mặt đặc biệt giúp kéo dài tuổi thọ của khuôn gấp 3-5 lần so với khuôn thông thường, giảm chi phí thay thế.

5. Thiết kế đúc nhanh: Cơ chế đúc tối ưu giúp giảm độ bám dính của các bộ phận, nâng cao hiệu quả và năng suất sản xuất.

6. Khả năng tùy chỉnh linh hoạt: Các thiết kế được cá nhân hóa và giải pháp một cửa có thể được cung cấp theo thông số kỹ thuật sản phẩm và yêu cầu quy trình của khách hàng.

Năng lực kỹ thuật

1. Lựa chọn và cân đối vật liệu

Khuôn dụng cụ thiêu kết điện tử sử dụng than chì có độ tinh khiết cao ( ≥99,5%) kết hợp với khung thép chịu nhiệt đặc biệt, cân bằng khả năng chịu nhiệt độ cao và độ bền kết cấu; các vật liệu trải qua quá trình xử lý nhiệt nghiêm ngặt để loại bỏ căng thẳng bên trong và cải thiện độ ổn định kích thước.

2. Tối ưu hóa thiết kế kết cấu

Phân tích phần tử hữu hạn (FEA) được sử dụng để tối ưu hóa kết cấu, đảm bảo ổn định hình dạng dưới nhiệt độ và áp suất cao; khớp giãn nở nhiệt được coi là giải quyết vấn đề thay đổi kích thước ở nhiệt độ cao.

3. Hệ thống điều khiển chính xác

Kiểm soát chất lượng nghiêm ngặt trong toàn bộ quy trình, gia công CNC có độ chính xác cao và các kích thước chính được kiểm tra bằng máy đo tọa độ để đảm bảo khuôn đáp ứng độ chính xác thiết kế.

4. Quy trình xử lý bề mặt

Khuôn dụng cụ thiêu kết điện tử trải qua quá trình đánh bóng chính xác và lớp phủ đặc biệt, đạt được độ nhám bề mặt Ra<0,8μm, giảm độ bám dính, tạo điều kiện thuận lợi cho quá trình tháo khuôn và cải thiện khả năng chịu nhiệt độ cao và khả năng chống oxy hóa.

5. Công nghệ quản lý nhiệt

Hệ thống làm nóng và làm mát khuôn được tối ưu hóa, kết hợp với thiết bị kiểm soát nhiệt độ chính xác, đạt được độ chính xác kiểm soát nhiệt độ ±5oC, đảm bảo nhiệt độ thiêu kết ổn định.

Vật liệu đã qua chế biến

Xử lý hoàn thiện bề mặt

Tiêu chuẩn và trình độ kỹ thuật

1. Độ chính xác dung sai: ± 0,05mm; Độ nhám bề mặt: Ra<0,8μm; Nhiệt độ hoạt động: 1600oC; Tuổi thọ sử dụng: ≥30.000 chu kỳ

2. Tiêu chuẩn ngành: ISO9001:2015, SGS RoHS, REACH; Hệ thống chất lượng: ISO14001, OHSAS18001

Lĩnh vực ứng dụng

1. Sản xuất tụ gốm: Đảm bảo kích thước chính xác và thiêu kết đồng đều của tụ gốm nhiều lớp, cải thiện hiệu suất và độ tin cậy điện môi.

2. Sản xuất mạch màng dày: Tương thích với điện trở màng dày, tụ điện và các thành phần khác, mang lại khả năng tương thích vật liệu tốt và đảm bảo hiệu suất điện ổn định sau khi thiêu kết.

3. Bao bì thiết bị bán dẫn: Thích hợp cho quá trình thiêu kết chất bán dẫn điện, chịu nhiệt độ cao, định vị chính xác và kiểm soát áp suất ổn định.

4. Chế tạo phần tử áp điện: Không phản ứng hóa học với vật liệu áp điện, đảm bảo hiệu suất áp điện ổn định và nhất quán.

5. Chất nền gốm điện tử: Đáp ứng các yêu cầu về độ phẳng của chất nền và chất lượng bề mặt, đảm bảo độ chính xác về kích thước sau khi thiêu kết.

6. Cảm biến màng dày: Cấu trúc được tối ưu hóa đảm bảo định vị chính xác và làm nóng đồng đều các thành phần cảm biến.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào được sử dụng chủ yếu trong Khuôn dụng cụ thiêu kết điện tử SIKAIDA?

A1: Chủ yếu sử dụng than chì có độ tinh khiết cao ( ≥99,5%) và thép chịu nhiệt đặc biệt, mang lại khả năng chịu nhiệt độ cao và dẫn nhiệt tuyệt vời, cho phép hoạt động ổn định ở 1600oC.

Câu 2: Độ chính xác và tuổi thọ của khuôn là gì?

A2: Dung sai kích thước ± 0,05mm, Ra 0,8μm; được xử lý đặc biệt, tuổi thọ gấp 3-5 lần so với khuôn thông thường.

Câu 3: Bạn có thể cung cấp khuôn dụng cụ hóa học tùy chỉnh không?

A3: Có, với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi có thể tối ưu hóa kích thước, cấu trúc, vật liệu và các thông số khác của khuôn theo nhu cầu của khách hàng.

Câu 4: Độ chính xác kiểm soát nhiệt độ trong quá trình thiêu kết khuôn là gì?

A4: Với hệ thống kiểm soát nhiệt độ, có thể đạt được độ chính xác ± 5oC. Tối ưu hóa cấu trúc đảm bảo phân bổ nhiệt độ đồng đều, tránh mọi ảnh hưởng đến chất lượng sản phẩm.

Câu 5: Cần thực hiện các biện pháp phòng ngừa bảo trì nào đối với Khuôn dụng cụ thiêu kết điện tử?

A5: Thường xuyên kiểm tra và vệ sinh chúng; tránh các chất tẩy rửa ăn mòn; bảo quản nơi khô ráo trong thời gian dài khi không sử dụng; định kỳ kiểm tra độ chính xác và hiệu suất.
