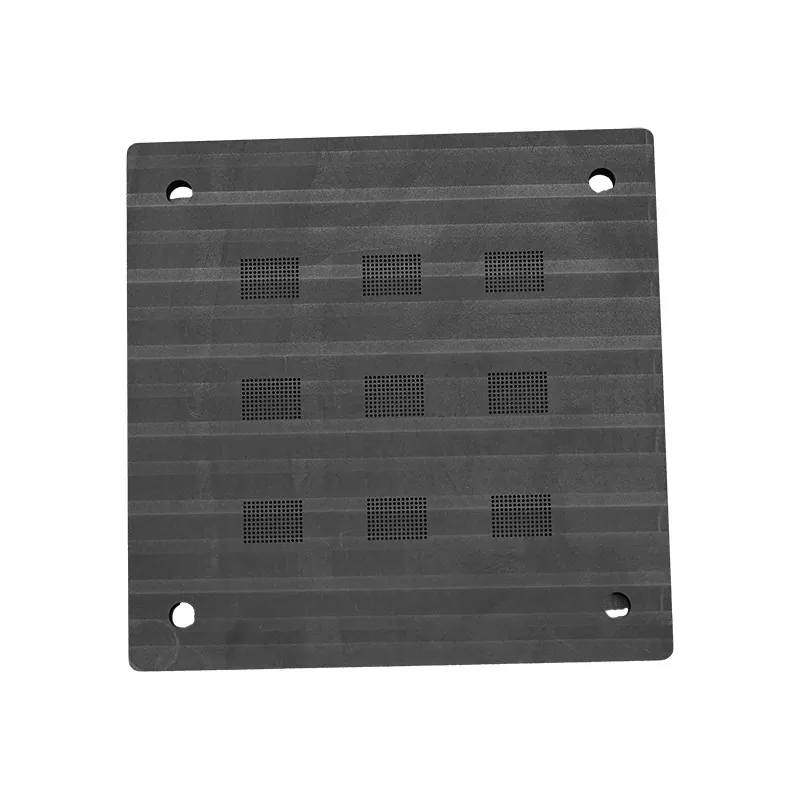

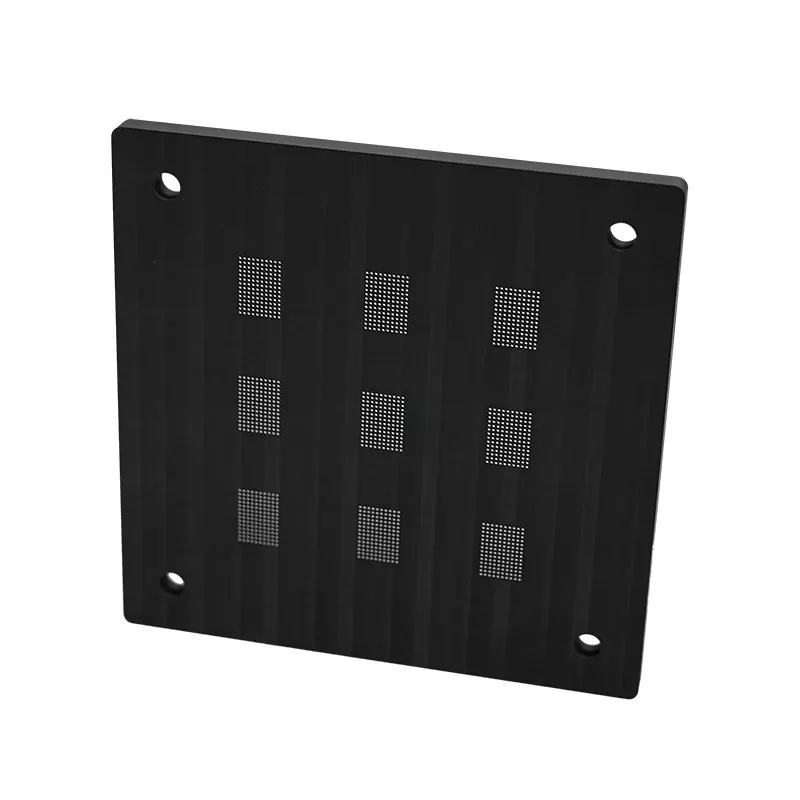

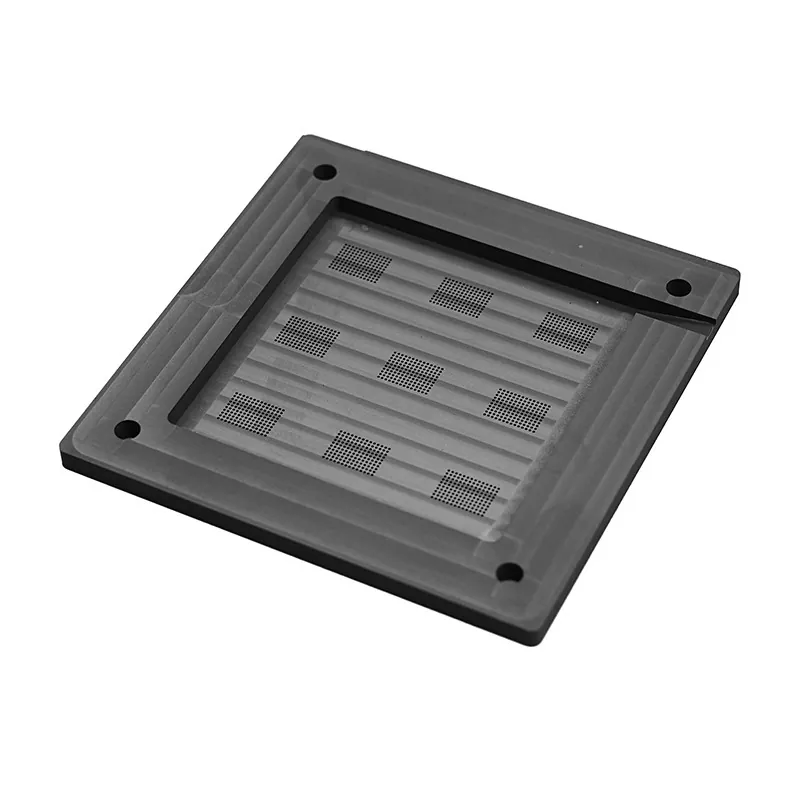

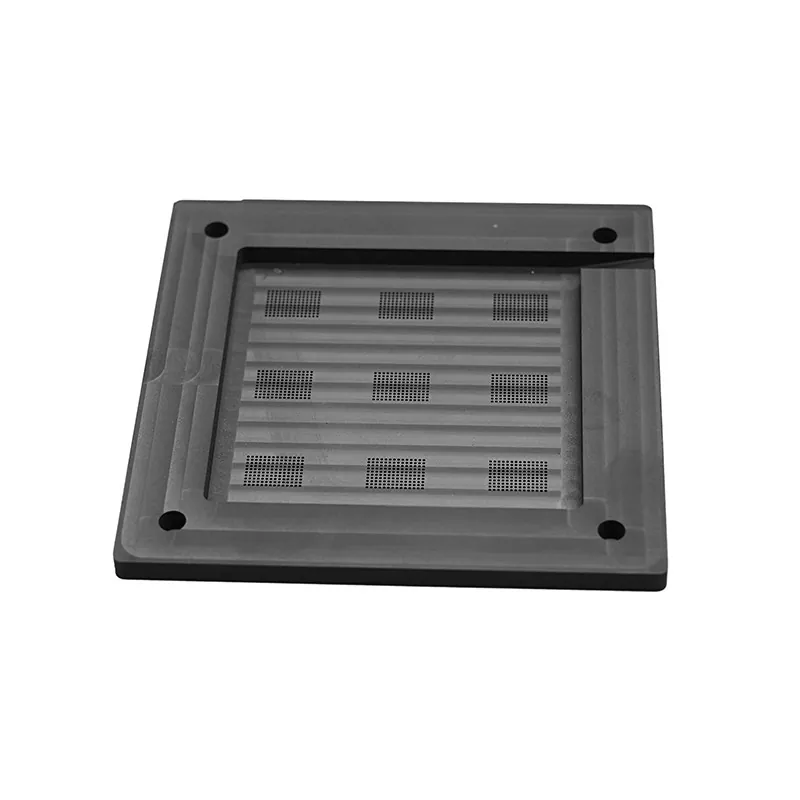

Thiết bị định vị bóng than chì

Thiết bị định vị bóng than chì SIKAIDA sử dụng công nghệ xử lý bề mặt và gia công chính xác và than chì có độ tinh khiết cao, đáp ứng các tiêu chuẩn cấp bán dẫn. Bề mặt mịn và sạch, có hiệu suất ổn định ở nhiệt độ cao. Cấu trúc được tối ưu hóa tạo điều kiện thuận lợi cho việc vận hành và bảo trì, cải thiện hiệu quả hiệu quả và năng suất đặt bóng.

Than chì có độ tinh khiết cao có khả năng dẫn nhiệt và chống ăn mòn, đảm bảo độ ổn định kích thước trong quá trình hàn ở nhiệt độ cao và ngăn ngừa ô nhiễm ion có hại. Các phương pháp xử lý bề mặt đặc biệt đảm bảo khả năng thấm ướt tuyệt vời với các viên hàn, tránh ô nhiễm oxy hóa.

Thông số kỹ thuật

Các tính năng chính

Thiết bị định vị bi than chì tự hào có một số tính năng chính: 1) Độ tinh khiết cao (than chì ≥99,5%, không bị nhiễm ion); 2) Độ phẳng cao (độ phẳng 0,002 mm/m, Ra 0,4 μm); 3) Độ chính xác của vị trí bóng ở cấp độ micron (đường kính bóng ± 0,025 mm, khoảng cách bóng ± 0,05 mm); 4) Khả năng chịu nhiệt độ cao (hiệu suất ổn định ở 300°C); 5) Quản lý nhiệt tuyệt vời (dẫn nhiệt đồng đều, giảm ứng suất nhiệt).

Kịch bản ứng dụng

Thiết bị định vị bóng than chì được sử dụng rộng rãi trong bao bì bán dẫn (bao bì mật độ cao như BGA và CSP), lắp ráp vi điện tử (các bộ phận nhỏ như 0402 và 0201), thiết bị quang điện tử (đèn LED, laser), thiết bị MEMS và chất bán dẫn điện (IGBT, MOSFET).

Ưu điểm chính

1. Ưu điểm về độ tinh khiết của vật liệu: Hàm lượng tạp chất thấp, tốc độ sinh khí thấp, độ ổn định hóa học, hiệu suất lô ổn định và tuân thủ các tiêu chuẩn ngành bán dẫn.

2. Ưu điểm về độ chính xác: Độ phẳng và độ chính xác định vị ở cấp độ micron, bề mặt mịn và không có khuyết tật, khả năng lặp lại tuyệt vời trong sản xuất hàng loạt và khả năng thích ứng với bao bì mật độ cao.

3. Ưu điểm về hiệu suất nhiệt: Phạm vi nhiệt độ hoạt động rộng (-40°C đến 300°C), hệ số giãn nở nhiệt tương thích với tấm silicon, độ dẫn nhiệt tốt và hiệu suất chu trình nhiệt ổn định.

4. Ưu điểm của khả năng tương thích quy trình: Thiết bị đặt bóng than chì tương thích với nhiều loại vật hàn khác nhau, có cửa sổ quy trình rộng, dễ làm sạch, có tuổi thọ cao và mang lại lợi ích kinh tế đáng kể.

Năng lực kỹ thuật

Công ty tự hào có năng lực kỹ thuật mạnh mẽ: kiểm soát nguyên liệu nghiêm ngặt, kiểm tra nhiều lần khi đến nơi; được trang bị đầy đủ các thiết bị xử lý có độ chính xác cao để đảm bảo chất lượng bề mặt; quy trình xử lý bề mặt đa dạng đáp ứng các nhu cầu khác nhau; hệ thống kiểm tra chính xác đảm bảo độ chính xác ổn định; và các sản phẩm đã vượt qua thử nghiệm môi trường nghiêm ngặt để thích ứng với thực tế sản xuất.

Câu hỏi thường gặp:

Câu hỏi 1: Tại sao nên chọn vật liệu than chì cho các thiết bị định vị bóng?

A1: Vật liệu than chì có độ tinh khiết cực cao, tính dẫn nhiệt và chịu nhiệt độ cao tuyệt vời và ổn định về mặt hóa học trong quá trình bán dẫn. So với các vật liệu khác, than chì không giải phóng các ion tạp chất có hại cho chip và duy trì độ ổn định kích thước ở nhiệt độ cao, khiến nó trở thành vật liệu lý tưởng cho các thiết bị định vị bóng bán dẫn.

Câu 2: Độ phẳng và độ nhám bề mặt cụ thể của vật cố định là gì?

Câu trả lời 2: Thiết bị định vị bi than chì của chúng tôi có độ phẳng bề mặt được kiểm soát trong khoảng 0,002 mm/m và độ nhám bề mặt Ra<0,4 μm. Độ phẳng và mịn bề mặt cực cao này đảm bảo sự tiếp xúc đồng đều với chip và chất nền, tránh các khuyết tật về vị trí bóng do bề mặt không bằng phẳng.

Câu hỏi 3: Độ chính xác của vị trí bóng có thể đạt được là bao nhiêu?

Câu trả lời 3: Các thiết bị cố định của chúng tôi đạt được độ chính xác định vị vị trí bóng là ±0,025 mm và độ chính xác về mặt bóng là ±0,05 mm. Mức độ chính xác này đáp ứng đầy đủ các yêu cầu của quy trình đóng gói chất bán dẫn phổ biến hiện nay và có thể xử lý các ứng dụng đặt bóng có mật độ cao, bước nhỏ.

Q4: Nhiệt độ hoạt động tối đa của thiết bị là bao nhiêu?

Trả lời 4: Thiết bị đặt bóng than chì của chúng tôi có thể hoạt động bình thường trong phạm vi nhiệt độ từ -40°C đến 300°C. Phạm vi nhiệt độ này bao gồm tất cả các giai đoạn quan trọng của quy trình đóng gói chất bán dẫn, bao gồm hàn nóng chảy lại và bảo quản ở nhiệt độ cao.

Câu 5: Bạn có thể cung cấp các sản phẩm dụng cụ tùy chỉnh không?

A5: Có, chúng tôi có thể cung cấp các dịch vụ tùy chỉnh theo nhu cầu cụ thể của khách hàng. Khách hàng có thể cung cấp bản vẽ hoặc mẫu chi tiết và chúng tôi có thể xử lý các sản phẩm dụng cụ phi tiêu chuẩn khác nhau. Kích thước xử lý tối thiểu là 0,5 mm và dung sai có thể được kiểm soát trong phạm vi ± 0,01 mm.

Câu hỏi 6: Tuổi thọ sử dụng và khả năng tái sử dụng của dụng cụ này là bao lâu?

Trả lời 6: Trong điều kiện sử dụng bình thường và bảo trì thích hợp, dụng cụ gắn bi than chì của chúng tôi có thể được tái sử dụng hơn 100 lần. Tuổi thọ sử dụng thực tế phụ thuộc vào điều kiện sử dụng cụ thể, thông số quy trình và bảo trì. Chúng tôi khuyên bạn nên kiểm tra bề mặt và kiểm tra hiệu suất thường xuyên để đảm bảo dụng cụ ở tình trạng tốt.

Câu hỏi 7: Làm thế nào để bạn đảm bảo tính chất sạch sẽ và không bị nhiễm bẩn của dụng cụ?

Trả lời 7: Dụng cụ của chúng tôi trải qua quá trình làm sạch và xử lý bề mặt nghiêm ngặt sau khi xử lý, bao gồm làm sạch bằng siêu âm, rửa bằng nước khử ion và nướng ở nhiệt độ cao. Dụng cụ được đóng gói trong bao bì chống tĩnh điện và chống bụi để đảm bảo sạch sẽ trong quá trình vận chuyển và bảo quản. Sau khi nhận được sản phẩm, khách hàng được khuyến cáo nên mở gói và sử dụng trong môi trường phòng sạch.

Câu 8: Điện trở suất và độ dẫn nhiệt của dụng cụ là gì?

Câu trả lời 8: Dụng cụ bằng than chì của chúng tôi có điện trở suất 8-15 μΩ·m (ở 25°C) và độ dẫn nhiệt khoảng 120-200 W/m·K. Các thông số này đảm bảo hiệu suất cân bằng trong cách điện và quản lý nhiệt, giúp nó phù hợp với nhiều ứng dụng đóng gói chất bán dẫn khác nhau.
