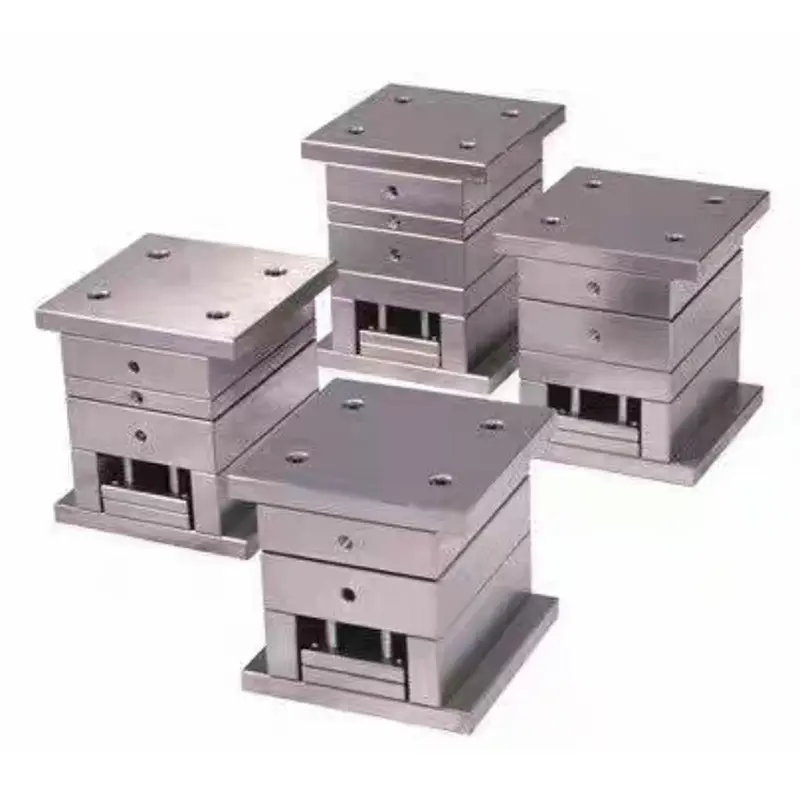

Đế khuôn cổng lớn có độ chính xác cực cao

Đế khuôn cổng lớn có độ chính xác cực cao SIKAIDA được tùy chỉnh đặc biệt cho khuôn phun hai trục lăn, đáp ứng nhu cầu ép phun quy mô lớn, độ chính xác cao. Là một giá đỡ cấu trúc khuôn, nó đảm bảo sản xuất hiệu quả và ổn định. Là nhà cung cấp đáng tin cậy, SIKAIDA có một nhà máy chuyên nghiệp tại Trung Quốc, tích hợp dịch vụ R&D, sản xuất, thử nghiệm và hậu mãi để cung cấp giải pháp cho khách hàng toàn cầu.

Chi tiết sản phẩm

1. Tiêu chuẩn thiết kế có độ chính xác cao

- Độ chính xác về kích thước: Bề mặt tiếp xúc lõi trong phạm vi ±0,005mm, hệ thống dẫn hướng trong phạm vi ±0,002mm, đảm bảo độ khít của các bộ phận.

- Độ phẳng: Độ song song của tấm trên và tấm dưới trong phạm vi 0,02mm/m, tránh biến dạng không đều dưới tác dụng của lực phun.

- Độ chính xác vị trí: Vị trí lỗ trụ dẫn hướng ±0,01mm, vị trí lỗ chốt định vị ±0,008mm, đảm bảo căn chỉnh chính xác khuôn di chuyển và khuôn cố định.

2. Thiết kế kết cấu quy mô lớn

- Thông số kỹ thuật: Tương thích với các khuôn có kích thước từ 400mm×400mm đến 1200mm×800mm, đáp ứng nhu cầu ép phun quy mô lớn phổ biến.

- Tối ưu hóa độ dày: Phân tích phần tử hữu hạn tối ưu hóa độ dày thành, cân bằng độ bền và tiết kiệm vật liệu.

- Kết cấu gia cố: Các gân gia cố dạng lưới tích hợp chống biến dạng do áp suất phun, đảm bảo độ ổn định lâu dài.

3. Hệ thống dẫn hướng có độ cứng cao

- Trụ dẫn hướng và Bushing: Chất liệu SKD61 có bề mặt cứng, ma sát thấp, chịu mài mòn cao, kéo dài tuổi thọ.

- Độ chính xác dẫn hướng: Dẫn hướng bốn trụ có khe hở 0,01-0,02mm, ngăn ngừa lệch khuôn.

- Hệ thống đặt lại: Thanh đặt lại chính xác đảm bảo đóng khuôn ổn định, giảm tỷ lệ phế liệu.

4. Hệ thống làm mát hiệu suất cao

- Mạch nước làm mát: Làm mát phù hợp in 3D giúp cải thiện hiệu suất hơn 30% và rút ngắn thời gian làm mát.

- Độ chính xác kiểm soát nhiệt độ: ± 1oC, đảm bảo độ ổn định kích thước của sản phẩm và ngăn ngừa biến dạng.

- Lưu thông nhanh: Bố trí mạch nước được tối ưu hóa giúp rút ngắn thời gian chu kỳ ép phun từ 20-25%.

5. Hệ thống định vị và kẹp chính xác

- Hệ thống định vị: Chốt định vị và ống lót có độ chính xác vừa khít H7/g6, đảm bảo định vị chính xác.

- Cơ cấu kẹp: Bu lông có độ bền cao với thiết kế chống nới lỏng đảm bảo lực kẹp đồng đều và tránh hư hỏng khuôn.

- Bảo vệ an toàn: Công tắc giới hạn tích hợp ngăn chặn hoạt động sai và đảm bảo an toàn sản xuất.

Tính năng cốt lõi

1. Độ chính xác cực cao: Đạt trình độ tiên tiến quốc tế, đáp ứng yêu cầu về sản phẩm có độ chính xác cao.

2. Tính ổn định mạnh mẽ: Thiết kế và lựa chọn vật liệu tối ưu, phù hợp cho sản xuất cường độ cao.

3. Hiệu suất cao và tiết kiệm năng lượng: Rút ngắn chu kỳ sản xuất và nâng cao hiệu quả sản xuất.

4. Bền bỉ: Khả năng chống mài mòn và ăn mòn cao, giảm chi phí thay thế.

Lĩnh vực ứng dụng

Đế khuôn cổng lớn có độ chính xác cực cao được sử dụng rộng rãi trong các ứng dụng ép phun chính xác quy mô lớn như nội thất ô tô, vỏ thiết bị gia dụng và các sản phẩm điện tử, hỗ trợ sản xuất chất lượng cao trong nhiều ngành công nghiệp khác nhau.

Giới thiệu quy trình sản xuất

1. Phân tích thiết kế và mô phỏng

- CAE mô phỏng kết cấu, dẫn nhiệt, quá trình ép phun đảm bảo thiết kế hợp lý.

- Phân tích dòng chảy khuôn tối ưu hóa các kênh nước và dự đoán các khuyết tật của khuôn; phân tích phần tử hữu hạn xác minh độ bền và độ cứng.

2. Quy trình gia công chính xác

- Gia công thô (máy phay cổng CNC, độ chính xác 0,1mm) → Gia công tinh (CNC tốc độ cao, Ra<0,8μm).

- Gia công đặc biệt (EDM cho các bề mặt phức tạp) + mài chính xác + hoàn thiện thủ công đảm bảo độ chính xác.

3. Xử lý nhiệt và xử lý bề mặt

Xử lý nhiệt độ (HRC28-32), làm cứng bề mặt (trụ dẫn hướng và ống lót HRC48-52), xử lý chống ăn mòn giúp cải thiện khả năng chống gỉ.

4. Lắp ráp và gỡ lỗi chính xác: Làm sạch bằng siêu âm → lắp ráp chính xác → kiểm tra máy đo tọa độ (CMM) → Đúc thử T0, đảm bảo độ chính xác và ổn định.

Xu hướng phát triển:

1. Tích hợp thông minh

Các cảm biến được nhúng vào Đế khuôn cổng lớn có độ chính xác cực cao để theo dõi thời gian thực; AI tối ưu hóa các thông số quy trình, dự đoán việc bảo trì thiết bị và giảm chi phí thời gian ngừng hoạt động.

2. Đổi mới sản xuất bồi đắp

In 3D với khả năng làm mát phù hợp và đúc tích hợp; tối ưu hóa cấu trúc liên kết đạt được trọng lượng nhẹ (giảm 30% trọng lượng).

3. Công nghệ sản xuất hiệu quả cao

Kẹp khuôn nhanh (giảm 50% thời gian thay khuôn), thích ứng với dây chuyền sản xuất tự động và tối ưu hóa các thông số quy trình dựa trên dữ liệu lớn.

Câu hỏi thường gặp:

Câu 1: Vật liệu chính của Đế khuôn Cổng lớn có độ chính xác cực cao là gì?

A1: Vật liệu chính của đế khuôn là thép kết cấu carbon chất lượng cao 45 # hoặc 50 #; trụ dẫn hướng và ống lót sử dụng thép chịu lực như SKD61, SUJ2; một số ứng dụng cao cấp sử dụng thép khuôn đã được tôi cứng trước P20 hoặc 738H.

Câu 2: Chu kỳ sản xuất điển hình của đế khuôn là gì?

A2: Tùy thuộc vào độ phức tạp và quy mô, chu kỳ sản xuất thường là 15-45 ngày. Đế khuôn tiêu chuẩn mất 15-20 ngày, trong khi đế khuôn tùy chỉnh không theo tiêu chuẩn cần 30-45 ngày, bao gồm toàn bộ quá trình thiết kế, gia công, xử lý nhiệt, lắp ráp và thử nghiệm.

Câu 3: Làm thế nào để đảm bảo độ chính xác và ổn định của đế khuôn?

A3: Độ chính xác được đảm bảo thông qua các biện pháp sau: ① Quy trình xử lý nhiệt nghiêm ngặt đảm bảo độ ổn định của vật liệu; ② Thiết bị gia công chính xác đảm bảo độ chính xác xử lý; ③ Một hệ thống kiểm tra hoàn chỉnh sẽ xác minh độ chính xác cuối cùng; ④ Xử lý chống gỉ và ăn mòn đảm bảo độ chính xác lâu dài.

Câu hỏi 4: Đế khuôn cổng lớn có độ chính xác cực cao phù hợp với quy trình ép phun nào?

A4: Đế khuôn này phù hợp với nhiều quy trình ép phun khác nhau, bao gồm ép phun áp suất cao, ép phun áp suất thấp, ép phun hai màu và IMD (Trang trí trong khuôn), và đặc biệt thích hợp cho các sản phẩm yêu cầu chất lượng bề ngoài cao và độ chính xác kích thước chính xác.

Câu 5: Làm thế nào để bảo trì và bảo dưỡng đế khuôn?

A5: ① Thường xuyên kiểm tra độ bôi trơn của trụ dẫn hướng và ống dẫn hướng, đồng thời bổ sung dầu mỡ kịp thời; ② Giữ khung khuôn sạch sẽ và kịp thời làm sạch keo và mảnh vụn còn sót lại; ③ Thường xuyên kiểm tra độ chính xác và điều chỉnh kịp thời nếu phát hiện bất thường; ④ Tra dầu chống gỉ và bảo quản đúng cách khi không sử dụng trong thời gian dài.
