Bảng điều khiển bên trong ô tô dập khuôn

Khuôn dập lắp ráp bên trong ô tô SIKAIDA là hệ thống khuôn lớn, có độ chính xác cao được sử dụng để dập các tấm bên trong của bảng điều khiển bên từ tấm kim loại. Chúng là khuôn cốt lõi trong sản xuất thân xe màu trắng và được sử dụng rộng rãi trong sản xuất xe khách và xe thương mại. Sản phẩm này tích hợp nhiều quy trình dập để đạt được khuôn nguyên khối của bảng điều khiển bên trong bảng điều khiển bên, đảm bảo tính nhất quán và hiệu quả sản xuất. Nhà máy của chúng tôi ở Trung Quốc, với thiết bị tiên tiến và đội ngũ chuyên nghiệp, đảm bảo sản xuất khuôn ổn định và chất lượng cao.

Tính năng chi tiết sản phẩm

1. Cấu trúc lớn và phức tạp

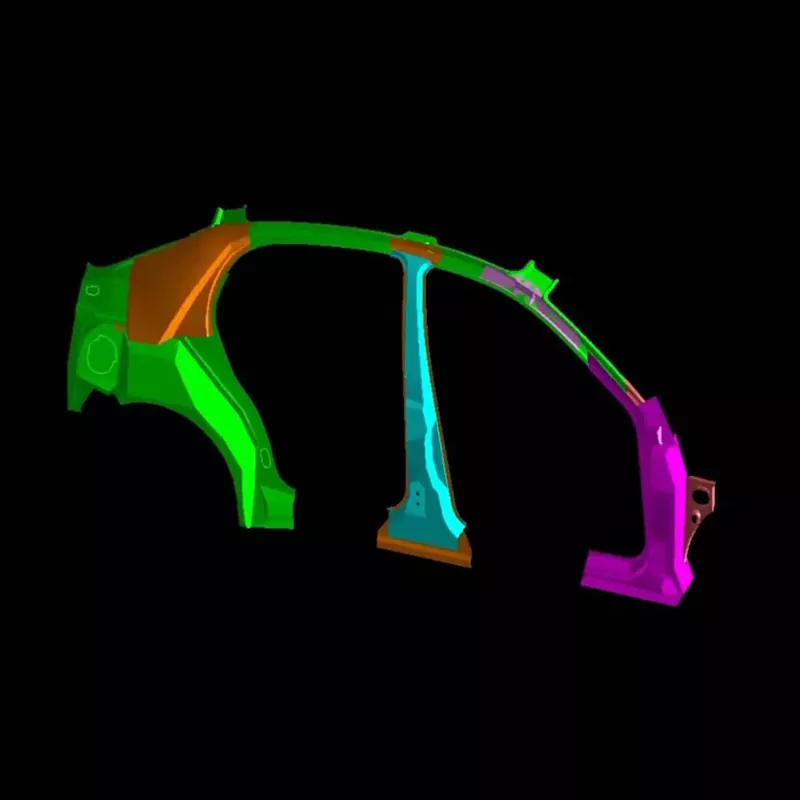

Tấm bên trong của tấm bên có kích thước lớn (chiều dài trên 800mm và chiều rộng trên 600mm) và có hình dạng phức tạp, đòi hỏi phải hình thành nhiều tính năng. Khuôn dập lắp ráp bên trong ô tô SIKAIDA có độ chính xác bề mặt cao, nhiều bề mặt dạng tự do và thiết kế cấu trúc hợp lý, giải quyết vấn đề phân bổ lực không đồng đều trong quá trình dập tấm kim loại lớn.

2. Yêu cầu về độ chính xác và chất lượng cao

Là một bộ phận bên ngoài, bảng bên trong của bảng điều khiển bên phải không có vết trầy xước, nếp nhăn và các khuyết tật khác. SIKAIDA kiểm soát chặt chẽ độ chính xác của khuôn, đạt độ nhám bề mặt từ Ra0,4μm trở lên, đáp ứng yêu cầu sản xuất chất lượng cao.

3. Tích hợp đa quy trình

Khuôn dập lắp ráp bên trong bảng điều khiển ô tô áp dụng thiết kế nhiều trạm tích hợp, cho phép hoàn thành nhiều quy trình như vẽ sâu và cắt tỉa trong một thao tác, nâng cao hiệu quả. Chức năng vận chuyển tự động và kiểm tra trực tuyến có thể được bổ sung khi cần thiết để đạt được quy trình sản xuất thông minh.

4. Hệ thống dẫn hướng và cân bằng chính xác

Được trang bị hệ thống dẫn hướng, cân bằng và áp suất chính xác, nó đảm bảo phân bổ lực đồng đều trong quá trình dập kim loại tấm, tránh lỗi sản phẩm và cải thiện năng suất.

5. Thiết kế kết cấu đặc biệt

Bằng cách sử dụng cấu trúc khuôn thay đổi nhanh và khuôn phân đoạn, nó tương thích với các vật liệu mới như thép cường độ cao và hợp kim nhôm, giải quyết các thách thức tạo hình và mở rộng phạm vi ứng dụng.

Tính năng sản phẩm cốt lõi

1. Độ cứng cao: Sử dụng vật liệu có độ bền cao đảm bảo sự ổn định khi dập trọng tải lớn và kéo dài tuổi thọ.

2. Dẫn hướng chính xác: Hệ thống trụ dẫn hướng và ống dẫn hướng có độ chính xác cao đảm bảo định vị dập và độ chính xác của sản phẩm.

3. Giám sát thông minh: Cảm biến tích hợp cho phép giám sát theo thời gian thực và bảo trì dự đoán.

4. Thay đổi khuôn nhanh: Thiết kế mô-đun rút ngắn thời gian chuyển đổi khuôn và thích ứng với việc sản xuất đa dạng.

Kịch bản ứng dụng

Khuôn dập lắp ráp bên trong ô tô chủ yếu được sử dụng trong sản xuất thân xe ô tô khách và xe thương mại, đóng vai trò là khuôn mẫu cốt lõi cho thân xe màu trắng và được khách hàng trong nước và quốc tế công nhận. Là nhà cung cấp chuyên nghiệp, SICAIDA có thể cung cấp các giải pháp tùy chỉnh để đáp ứng nhu cầu của các mẫu xe khác nhau.

Quy trình sản xuất

1. Phân tích sản phẩm và thiết kế quy trình

Sử dụng phần mềm chuyên nghiệp để phân tích khả năng định dạng và thiết kế quy trình, nó dự đoán và giải quyết các vấn đề tiềm ẩn.

2. Thiết kế khuôn

Sử dụng phần mềm thiết kế 3D đầy đủ như UG và CATIA, các chi tiết tỉ mỉ được tinh chỉnh để đảm bảo độ chính xác và hợp lý của khuôn.

3. Lựa chọn vật liệu

Khung khuôn dập khuôn bên trong bảng điều khiển bên trong ô tô được làm bằng gang hoặc thép hàn có độ bền cao. Các bộ phận chính sử dụng thép công cụ có độ bền cao và chịu mài mòn cao để đảm bảo chất lượng khuôn.

4. Gia công chính xác

Gia công thô, gia công tinh, gia công đặc biệt và đánh bóng bằng tay đảm bảo độ chính xác của khuôn và chất lượng bề ngoài.

5. Lắp ráp và gỡ lỗi (Đúc thử T0)

Sau khi lắp ráp, khuôn được kiểm tra trên máy và các thông số quy trình được điều chỉnh và tối ưu hóa cho đến khi mẫu đủ tiêu chuẩn.

Xu hướng phát triển:

1. Đúc tích hợp siêu lớn: Thích ứng với xu hướng tích hợp các tấm bên trong của bảng điều khiển bên, một bộ khuôn duy nhất có thể nặng hơn 200 tấn.

2. Thích ứng với các ứng dụng vật liệu mới: Thiết kế tối ưu và lựa chọn vật liệu thích ứng với đặc tính đúc của vật liệu mới nhằm đáp ứng yêu cầu về trọng lượng nhẹ và độ bền cao của ô tô.

3. Sản xuất thông minh và số hóa: Các cảm biến tích hợp cho phép giám sát theo thời gian thực, kết hợp với công nghệ bản sao kỹ thuật số, rút ​​ngắn chu kỳ phát triển và giảm chi phí.

4. Ứng dụng sản xuất bồi đắp (in 3D)

Khuôn dập lắp ráp mặt bên trong ô tô sử dụng công nghệ in 3D để tạo ra các cấu trúc phức tạp, nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong Khuôn dập bên trong tấm ốp bên trong ô tô?

A1: Đế khuôn thường sử dụng kết cấu gang cường độ cao (như HT300, sắt dẻo) hoặc kết cấu thép tấm hàn. Các bộ phận chính như khoang và lõi sử dụng thép công cụ có hàm lượng cacbon cao, hàm lượng crom cao (như Cr12MoV, DC53, v.v.), mang lại khả năng chống mài mòn cao và cường độ nén cao.

Câu hỏi 2: Chu kỳ sản xuất khuôn dập lắp ráp bên trong bảng điều khiển bên trong ô tô là bao lâu?

A2: Khuôn dập lắp ráp bên trong ô tô là đỉnh cao của công nghệ, kinh nghiệm và sự khéo léo. Họ tích hợp thiết kế cơ khí, khoa học vật liệu, cơ học dẻo và sản xuất chính xác. Chu kỳ phát triển của chúng dài (thường là 8-15 tháng) và tốn kém (đạt hàng triệu đến hàng chục triệu RMB), khiến chúng trở thành chuẩn mực quan trọng để đo lường sức mạnh toàn diện của một công ty khuôn mẫu. Khi thân ô tô phát triển theo hướng thiết kế nhẹ, độ bền cao và thông minh, các yêu cầu kỹ thuật đối với khuôn của chúng sẽ tiếp tục tăng lên.
