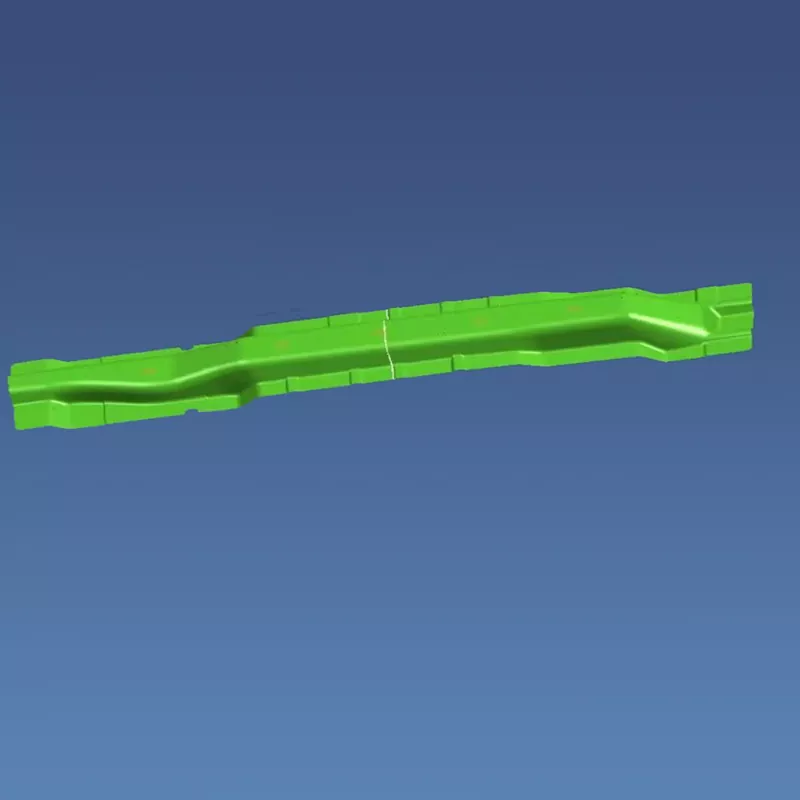

Ô tô gia cố dầm dập khuôn

Khuôn dập dầm gia cố ô tô SIKAIDA là loại khuôn lớn, có độ chính xác cao được sử dụng để dập dầm gia cố từ tấm kim loại. Là sản phẩm cốt lõi, thiết kế và sản xuất của họ đáp ứng các yêu cầu về an toàn và trọng lượng nhẹ của ô tô, tích hợp các công nghệ tiên tiến từ nhiều lĩnh vực. Nhà máy của chúng tôi được trang bị các thiết bị tiên tiến và đội ngũ chuyên nghiệp để đảm bảo khuôn đáp ứng các tiêu chuẩn quốc tế và sản xuất ổn định các bộ phận hiệu suất cao.

Chi tiết sản phẩm

1. Ứng dụng vật liệu cường độ cao

Dầm cốt thép thường sử dụng các vật liệu nhẹ như thép cường độ cao và hợp kim nhôm. Khuôn dập dầm gia cố ô tô SIKAIDA được thiết kế để thích ứng hoàn toàn với các đặc tính vật liệu, tối ưu hóa các thông số cấu trúc và quy trình để đảm bảo độ chính xác về kích thước và tính chất cơ học của các bộ phận được dập.

2. Thiết kế hệ thống sườn và bề mặt phức tạp

Kết cấu dầm gia cố rất phức tạp. SIKAIDA sử dụng thiết kế bề mặt khoa học để kiểm soát chính xác dòng nguyên liệu, tránh các khuyết tật như nhăn, nứt, đảm bảo sự ổn định của kết cấu dầm gia cố.

3. Kiểm soát tạo hình chính xác

Các bộ phận dập dầm gia cố yêu cầu độ chính xác kích thước ± 0,05mm và chất lượng bề mặt tuyệt vời. Khuôn SIKAIDA được trang bị các cơ chế dẫn hướng, dập khuôn và đổ khuôn có độ chính xác cao để đảm bảo tính nhất quán của sản phẩm và đáp ứng các yêu cầu chất lượng nghiêm ngặt.

4. Thiết kế tích hợp nhiều trạm

SIKAIDA sử dụng các thiết kế khuôn liên tục hoặc lũy tiến đa trạm, tích hợp nhiều quy trình để cải thiện đáng kể hiệu quả sản xuất và tính nhất quán của sản phẩm, giảm chi phí sản xuất của khách hàng.

5. Hệ thống bôi trơn và xả tiên tiến

Giải quyết những thách thức trong việc tạo hình thép cường độ cao, Khuôn dập dầm gia cố ô tô SIKAIDA được trang bị hệ thống xả tối ưu và bôi trơn tự động, giảm ma sát, ngăn ngừa tắc nghẽn, đồng thời nâng cao hiệu quả sản xuất và tuổi thọ khuôn.

Tính năng và ứng dụng sản phẩm

1. Gia cố kết cấu thân xe: Được sử dụng trong các khu vực quan trọng như dầm chống va chạm cửa và trụ A/B/C để cải thiện độ cứng xoắn và an toàn va chạm.

2. Giải pháp nhẹ: Đạt được mức giảm trọng lượng các bộ phận từ 15-25% thông qua thiết kế tối ưu và vật liệu nhẹ, cân bằng giữa sức mạnh và yêu cầu về trọng lượng nhẹ.

3. Gia cố hệ thống khung gầm: Được sử dụng trong các bộ phận chính của khung gầm như khung phụ để cải thiện độ ổn định và độ bền khi xử lý xe.

Giới thiệu quy trình sản xuất

1. Phân tích CAE và thiết kế quy trình

SIKAIDA sử dụng phần mềm chuyên nghiệp để phân tích khả năng tạo hình nhằm tối ưu hóa trước các quy trình và cấu trúc khuôn, tránh các sự cố tiềm ẩn, rút ​​ngắn chu trình R&D và giảm chi phí.

2. Thiết kế khuôn

Nhóm R&D sử dụng phần mềm chuyên nghiệp để thiết kế 3D đầy đủ, tập trung vào các khía cạnh chính như độ hở đột lỗ và khuôn cũng như thiết kế giá đỡ phôi để đảm bảo độ ổn định và độ tin cậy của khuôn lâu dài.

3. Lựa chọn vật liệu

- Đế khuôn: Thép kết cấu cacbon chất lượng cao như thép 45 và P20 đảm bảo độ cứng tổng thể.

- Bộ phận làm việc: Thép Cr12MoV hoặc cacbua xi măng, nâng cao khả năng chống mài mòn và tuổi thọ.

- Linh kiện dẫn hướng: Thép chịu lực GCr15, đảm bảo độ chính xác dẫn hướng.

- Thành phần đàn hồi: Thép lò xo 60Si2MnA, đảm bảo cho quá trình ép và đổ vật liệu ổn định.

4. Gia công chính xác

Gia công thô: Gia công thô bằng thiết bị lớn, để lại dung sai 0,2-0,5mm cho gia công tinh.

Gia công hoàn thiện: Sử dụng CNC tốc độ cao, cắt dây, EDM, v.v., đảm bảo độ chính xác bề mặt đến ± 0,01mm và tối ưu hóa độ bóng bề mặt.

Xử lý bề mặt: Sử dụng phương pháp thấm nitơ, lớp phủ, v.v., cải thiện độ cứng của khuôn và khả năng chống mài mòn, giúp chống gỉ và kéo dài tuổi thọ.

5. Lắp ráp và gỡ lỗi (Khuôn dùng thử T0)

Nhân viên chuyên nghiệp lắp ráp khuôn và tiến hành thử khuôn T0, liên tục điều chỉnh các thông số quy trình, sửa đổi và tối ưu hóa khuôn cho đến khi các bộ phận đáp ứng yêu cầu bản vẽ.

Xu hướng phát triển

1. Công nghệ tạo hình thép cường độ cực cao

Với nhu cầu về trọng lượng nhẹ ngày càng tăng, SIKAIDA đã phát triển công nghệ khuôn thích ứng với thép cường độ cực cao có cường độ vượt quá 1500MPa, sử dụng các quy trình tiên tiến như tạo hình nóng để tăng cường độ an toàn và hỗ trợ trọng lượng nhẹ.

2. Giám sát thông minh và kỹ thuật số

SIKAIDA tích hợp công nghệ thông minh vào sản xuất Khuôn dập dầm gia cố ô tô, nhúng cảm biến để giám sát thời gian thực và kết hợp công nghệ song sinh kỹ thuật số để đạt được khả năng tự tối ưu hóa tham số và gỡ lỗi ảo, cải thiện hiệu quả R&D.

3. Công nghệ tạo hình đa vật liệu

Đối với các cấu trúc mới như vật liệu tổng hợp thép-nhôm, SIKAIDA đã phát triển các khuôn mẫu và quy trình chuyên dụng để đạt được khả năng tạo hình đa vật liệu tích hợp, giúp giảm trọng lượng hơn nữa.

4. Ứng dụng công nghệ sản xuất bồi đắp

SIKAIDA áp dụng công nghệ in 3D để chế tạo các cấu trúc khuôn phức tạp, rút ​​ngắn chu trình sản xuất, cải thiện hiệu suất và tuổi thọ của khuôn, đồng thời nâng cao khả năng cạnh tranh của khách hàng.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong Khuôn dập dầm gia cố ô tô?

A1: Đế khuôn thường sử dụng thép kết cấu carbon chất lượng cao như thép 45 và P20. Các bộ phận làm việc (đục và khuôn) thường sử dụng thép có hàm lượng crom cao có hàm lượng carbon cao (như Cr12MoV), thép tốc độ cao hoặc cacbua xi măng. Các bộ phận dẫn hướng sử dụng thép chịu lực crom cacbon cao (như GCr15) và các bộ phận đàn hồi sử dụng thép lò xo chất lượng cao (như 60Si2MnA). Các vật liệu và quy trình xử lý nhiệt khác nhau có thể được lựa chọn theo khối lượng sản xuất và yêu cầu sử dụng.

Câu 2: Chu kỳ sản xuất khuôn dập dầm gia cố ô tô là bao lâu?

Câu trả lời 2: Chu kỳ sản xuất khuôn dập dầm gia cố ô tô thường là 8-15 tháng, tùy thuộc vào các yếu tố như độ phức tạp của bộ phận, khả năng định dạng vật liệu, yêu cầu kỹ thuật và năng lực sản xuất. Các khuôn dập lũy tiến đa trạm phức tạp hoặc các khuôn sử dụng vật liệu và quy trình mới sẽ có chu kỳ phát triển dài hơn. Sự phát triển của chúng bao gồm nhiều giai đoạn bao gồm thiết kế, phân tích CAE, gia công chính xác, xử lý nhiệt, lắp ráp và gỡ lỗi, yêu cầu kiểm soát chất lượng nghiêm ngặt và tối ưu hóa khuôn thử lặp đi lặp lại để đảm bảo hiệu suất khuôn và chất lượng sản phẩm.
