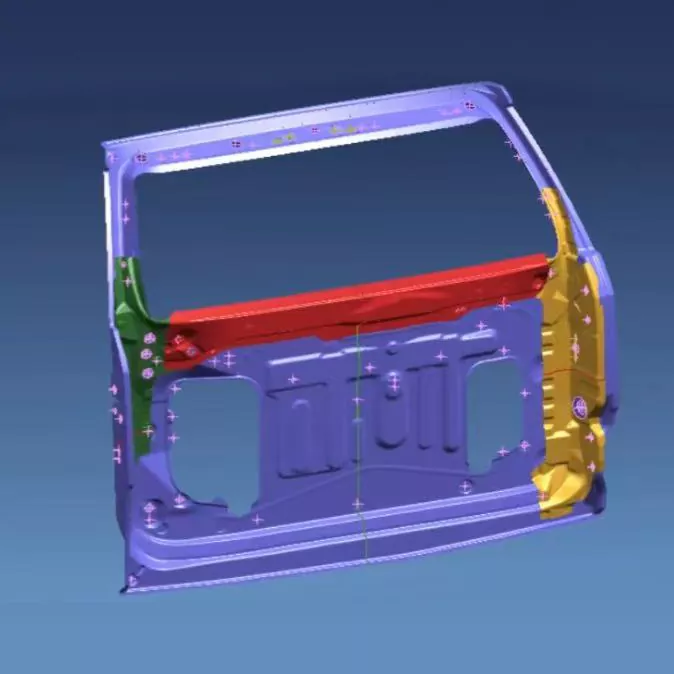

Khuôn dập khung hỗ trợ ô tô

Khuôn dập giá đỡ ô tô SIKAIDA là hệ thống khuôn có quy mô lớn, độ chính xác cao được sử dụng để dập và tạo hình các tấm kim loại. Bao gồm nhiều khuôn trạm bao gồm khuôn đột bao hình và khuôn định hình, chúng được sử dụng rộng rãi trong sản xuất khung đỡ khung gầm ô tô, đáp ứng chính xác các yêu cầu lắp ráp và an toàn ô tô, thể hiện sức mạnh về khả năng sản xuất khuôn dập của Trung Quốc.

Tính năng chi tiết sản phẩm

1. Đặc điểm kết cấu cường độ cao: Khuôn dập giá đỡ ô tô có thể tạo thành các cấu trúc phức tạp bao gồm các lỗ lắp và gân gia cố, với độ chính xác về kích thước được kiểm soát trong phạm vi ± 0,05mm. Khuôn sử dụng thiết kế có độ cứng cao để chống lại tác động dập, ngăn ngừa biến dạng và đảm bảo tính nhất quán của sản phẩm.

2. Đúc tích hợp đa quy trình: Tích hợp 10-20 máy trạm, hệ thống này cho phép sản xuất tự động liên tục các quy trình tổng hợp như tạo phôi đơn và tạo hình nhiều khuôn, hoàn thành hiệu quả việc đúc các tấm phẳng thành khung hỗ trợ ba chiều và giảm lỗi chuyển giao.

3. Định hình bề mặt cong phức tạp: Tính toán chính xác dòng vật liệu, bù đàn hồi và các thông số khác tối ưu hóa bề mặt khuôn, đảm bảo hình dạng bộ phận chính xác, bề mặt nhẵn và không có nếp nhăn, vết trầy xước và các khuyết tật khác.

4. Hệ thống định vị và dẫn hướng có độ chính xác cao: Được trang bị các trụ và ống lót dẫn hướng có độ chính xác cao, với độ chính xác dẫn hướng ≤0,02mm, đảm bảo căn chỉnh chính xác của khuôn trên và dưới và đảm bảo độ chính xác về kích thước và lắp ráp của khung đỡ.

5. Hệ thống bôi trơn và đúc khuôn tiên tiến: Được trang bị lớp phủ tự bôi trơn và thiết bị đúc khuôn bằng khí nén, hệ thống này giải quyết các vấn đề về bám dính và trầy xước vật liệu, đảm bảo tính toàn vẹn của bộ phận và tuổi thọ của khuôn.

Tính năng và ứng dụng sản phẩm

1. Khung đỡ phía trước: Kết nối động cơ và hệ thống treo trước, chịu lực và va đập;

2. Khung đỡ phía sau: Hỗ trợ hệ thống treo sau, đảm bảo độ chính xác của việc căn chỉnh bánh xe;

3. Khuôn khung phụ: Tạo hình khung phụ, phân bổ tải trọng và tăng cường độ cứng của khung xe;

5. Khuôn dầm dọc: Chế tạo các dầm dọc của xe, cải thiện độ cứng xoắn tổng thể.

Giới thiệu quy trình sản xuất

1. Phân tích CAE và Thiết kế Quy trình: Sử dụng phần mềm như AutoForm để phân tích khả năng định dạng và tối ưu hóa quy trình, chủ động giải quyết các lỗi tiềm ẩn.

2. Thiết kế cấu trúc khuôn: Sử dụng thiết kế tham số đầy đủ bằng phần mềm UG và CATIA, được tùy chỉnh để đáp ứng nhu cầu của khách hàng. Nhà máy của chúng tôi được trang bị các thiết bị tiên tiến để hỗ trợ thiết kế R&D.

3. Lựa chọn vật liệu và xử lý nhiệt

- Bộ phận gia công: Sử dụng thép Cr12MoV và thép tốc độ cao đảm bảo độ cứng và chống mài mòn;

- Bộ phận không hoạt động: Sử dụng thép 45 và thép Q235, cân bằng giữa hiệu suất và chi phí;

- Xử lý nhiệt: tôi + ủ, độ cứng HRC48-52, kéo dài tuổi thọ khuôn.

4. Quy trình gia công chính xác

Gia công thô: Máy phay giàn được sử dụng để gia công bề mặt đế; máy tiện và dây EDM được sử dụng để gia công các bộ phận và lỗ khác nhau.

Gia công tinh: Gia công CNC các bề mặt phức tạp (độ chính xác 0,01mm), kết hợp mài, EDM và đánh bóng gương (Ra<0,4μm).

Xử lý bề mặt: Thấm nitơ, mạ crom và phủ Teflon để cải thiện độ cứng, chống ăn mòn và bôi trơn.

5. Lắp ráp và gỡ lỗi: Sau khi lắp ráp chính xác, quá trình đúc thử được thực hiện. Nhiều hoạt động tối ưu hóa và kiểm tra sản phẩm đầu tiên được thực hiện để hoàn tất quá trình xác minh sản xuất thử nghiệm hàng loạt nhỏ, đáp ứng yêu cầu sản xuất hàng loạt.

Xu hướng phát triển

1. Công nghệ tạo hình tích hợp: Thiết kế và quy trình được tối ưu hóa cho phép dập tích hợp nhiều bộ phận, giảm thiểu việc hàn và nâng cao hiệu quả cũng như độ bền.

2. Công nghệ tạo hình nóng bằng thép cường độ cao: Khuôn nâng cấp được điều chỉnh cho việc tạo hình nóng bằng thép cường độ cực cao ( ≥900oC) để đáp ứng các yêu cầu sản phẩm hiệu suất cao.

3. Giám sát thông minh và kỹ thuật số: Các cảm biến được lắp đặt để giám sát các thông số theo thời gian thực, cho phép điều khiển kỹ thuật số và bảo trì dự đoán, cải thiện độ ổn định và kéo dài tuổi thọ khuôn.

4. Ứng dụng Công nghệ Sản xuất Phụ gia: Sử dụng in 3D (công nghệ SLM) để chế tạo các cấu trúc khuôn phức tạp giúp rút ngắn thời gian chu kỳ và cải thiện hiệu suất.

5. Sản xuất Xanh và Tối ưu hóa Quy trình: Tối ưu hóa các quy trình và cải thiện việc sử dụng nguyên liệu giúp tiết kiệm năng lượng và giảm phát thải, góp phần phát triển xanh của ngành công nghiệp ô tô.
