Khuôn dập lắp ráp khoang động cơ ô tô

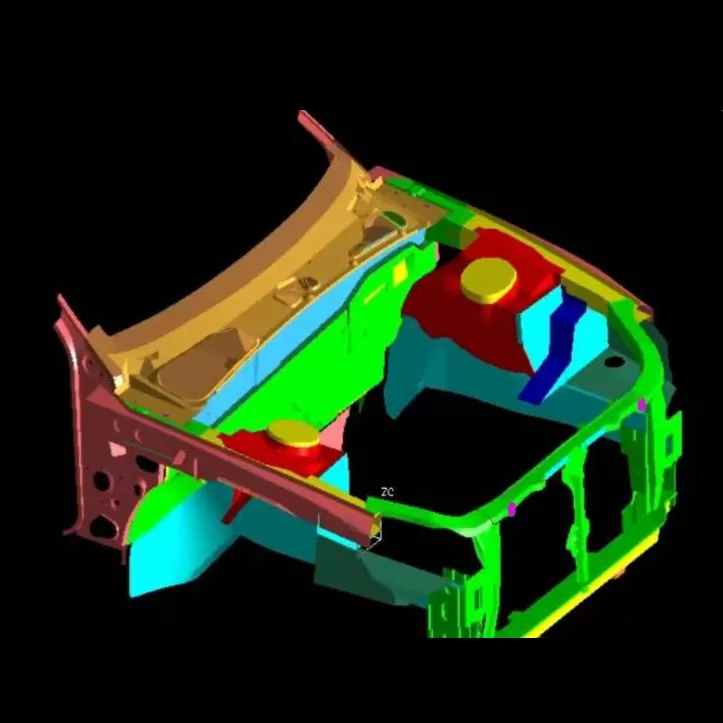

Cụm khoang động cơ ô tô là bộ phận chịu tải cốt lõi của hệ thống truyền động ô tô và trình độ sản xuất khuôn dập của nó thể hiện trình độ cao nhất của công nghệ khuôn dập ô tô. Khuôn dập lắp ráp khoang động cơ ô tô SIKAIDA không phải là một khuôn đơn lẻ mà là một hệ thống khuôn hoàn chỉnh được sử dụng để dập tấm kim loại vào khung chính và các tấm thân của khoang động cơ. Các bộ phận này sau đó được lắp ráp thành một khoang động cơ hoàn chỉnh thông qua hàn hoặc bắt vít.

Tính năng sản phẩm cốt lõi

1. Kích thước lớn và cấu trúc phức tạp

Khuôn dập lắp ráp khoang động cơ ô tô có kích thước lớn (thường dài hơn 1,2 mét và rộng hơn 0,8 mét), với cấu trúc khoang phức tạp. Chúng yêu cầu các lỗ lắp tạo hình, các gân gia cố và các cạnh gấp, tích hợp nhiều trạm làm việc bao gồm vẽ sâu, tạo hình, cắt tỉa và đục lỗ.

2. Độ chính xác cực cao và độ bền cao

Là bộ phận chịu tải an toàn quan trọng trong ô tô, độ chính xác về kích thước của các bộ phận được đóng dấu được kiểm soát trong phạm vi ±0,05mm, không có khuyết tật bề mặt như vết nứt hoặc nếp nhăn. Thép khuôn chất lượng cao và quy trình xử lý nhiệt chính xác đảm bảo độ bền cao, độ cứng cao và khả năng chống mài mòn cao của khuôn.

3. Tích hợp đa quy trình

Tích hợp nhiều quy trình như vẽ sâu, cắt tỉa, đục lỗ, tạo mép và tạo hình, sử dụng cấu trúc khuôn tiến bộ hoặc liên tục, hỗ trợ sản xuất hàng loạt tự động.

4. Hệ thống dẫn đường và dỡ hàng chính xác

Cơ chế dẫn hướng, dỡ tải và đẩy chính xác được thiết kế cho các đường cắt và góc âm phức tạp trong các bộ phận được dập, đảm bảo dòng nguyên liệu đồng đều và giảm các khuyết tật hình thành.

5. Kiểm soát nhiệt độ và bôi trơn

Một số kiểu máy được trang bị hệ thống kiểm soát nhiệt độ làm nóng/làm mát và hệ thống bôi trơn hiệu suất cao để giảm ma sát, kéo dài tuổi thọ khuôn và đảm bảo chất lượng dập của vật liệu cao cấp.

Lĩnh vực ứng dụng

1. Sản xuất xe khách

Sản xuất các thành phần cấu trúc cốt lõi của thân xe như vách ngăn phía trước, chắn bùn, tường lửa và các tấm bên trong và bên ngoài mui xe động cơ, cung cấp hỗ trợ và bảo vệ cấu trúc.

2. Xe năng lượng mới

Khuôn dập lắp ráp khoang động cơ ô tô được điều chỉnh phù hợp với yêu cầu điều chỉnh bố cục của khoang động cơ xe năng lượng mới, được tối ưu hóa cho các vật liệu nhẹ như hợp kim nhôm và thép cường độ cao, đáp ứng yêu cầu độ chính xác cao hơn.

3. Sản xuất xe thương mại

Thích ứng với yêu cầu về khoang động cơ lớn hơn và phức tạp hơn của các loại xe thương mại như xe tải và xe buýt, có khả năng xử lý công việc tạo hình nặng nề của tấm kim loại siêu lớn.

Quy trình sản xuất

1. Phân tích sản phẩm và thiết kế quy trình

Sử dụng phần mềm CAE như AutoForm và Dynaform để phân tích khả năng tạo hình dập, dự đoán và giải quyết các vấn đề như nứt và nhăn cũng như tối ưu hóa các thông số quy trình.

2. Thiết kế khuôn

Khuôn dập lắp ráp khoang động cơ ô tô được thiết kế hoàn toàn 3D bằng phần mềm như UG, CATIA và AutoCAD, tinh chỉnh từng bộ phận để cân bằng độ bền, độ cứng, tuổi thọ và hiệu quả sản xuất.

3. Lựa chọn vật liệu

- Chất liệu đế: Thép kết cấu cacbon 45#, 50#

- Chi tiết gia công: Cr12MoV, Cr12 và các loại thép dụng cụ khác; để sản xuất hàng loạt, có thể sử dụng vật liệu luyện kim bột hoặc cacbua xi măng liên kết với thép.

4. Gia công chính xác

- Gia công thô: Loại bỏ vật liệu dư thừa bằng máy phay giàn lớn hoặc trung tâm gia công.

- Gia công hoàn thiện: Trung tâm gia công CNC có độ chính xác cao, EDM dây chậm.

- Gia công đặc biệt: Gia công phóng điện các bề mặt phức tạp, đánh bóng đến Ra<0,4μm.

- Xử lý nhiệt: Làm nguội, ủ, thấm nitơ, v.v., để cải thiện độ cứng và chống mài mòn.

5. Khuôn lắp ráp và thử nghiệm T0

Sau khi lắp ráp, khuôn được lắp đặt trên thiết bị dập để đúc thử, điều chỉnh các thông số như áp suất, hành trình cho đến khi bộ phận dập đạt tiêu chuẩn.

Xu hướng phát triển

1. Đúc tích hợp siêu lớn: Thích ứng với thiết bị dập từ 2000 tấn trở lên, giảm số lượng bộ phận và quy trình hàn.

2. Tạo hình vật liệu nhẹ: Tối ưu hóa cho các vật liệu như hợp kim nhôm và thép cường độ cao, cải thiện vấn đề đàn hồi.

3. Sản xuất thông minh và số hóa: Tích hợp phân tích CAE, in 3D, bản sao kỹ thuật số và các công nghệ khác để rút ngắn chu kỳ phát triển.

4. Sản xuất tự động nhiều trạm: Đạt được tự động hóa hoàn toàn từ đầu vào kim loại tấm đến đầu ra thành phẩm, nâng cao hiệu quả và tính nhất quán.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong Khuôn dập lắp ráp khoang động cơ ô tô?

A1: Đế khuôn thường sử dụng thép kết cấu carbon chất lượng cao (chẳng hạn như 45 #, 50 #), trong khi các bộ phận làm việc sử dụng thép công cụ crôm cao carbon cao (như Cr12MoV, Cr12), thép tốc độ cao (như W6Mo5Cr4V2) hoặc cacbua xi măng. Để sản xuất hàng loạt, có thể sử dụng vật liệu luyện kim bột hoặc cacbua xi măng liên kết với thép để đảm bảo khuôn có độ bền cao, độ cứng cao và khả năng chống mài mòn cao.

Câu 2: Chu kỳ sản xuất khuôn dập lắp ráp khoang động cơ ô tô là bao lâu?

A2: Khuôn dập cho cụm khoang động cơ ô tô là đỉnh cao của công nghệ, kinh nghiệm và tay nghề. Chu kỳ phát triển của chúng dài (thường là 8-15 tháng) và tốn kém (đạt từ hàng triệu đến hàng chục triệu RMB), khiến chúng trở thành một chỉ số quan trọng về sức mạnh tổng thể của một công ty sản xuất khuôn. Độ phức tạp càng cao thì chu kỳ càng dài. Với việc ứng dụng sản xuất thông minh và công nghệ số, chu kỳ phát triển đang dần được rút ngắn.
