Khuôn dập khung nhỏ ô tô

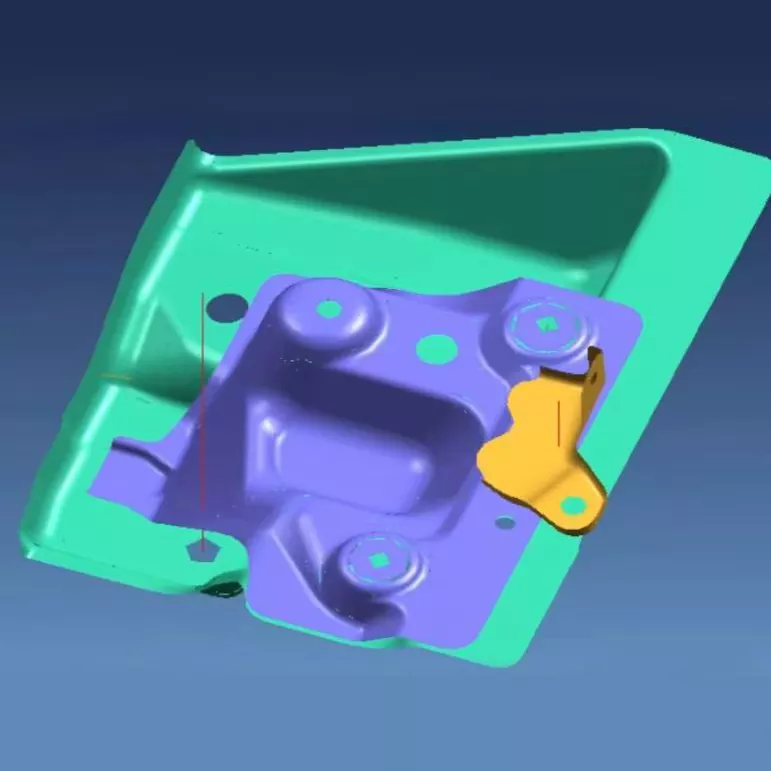

Giá đỡ ô tô nhỏ là bộ phận chịu tải quan trọng được sử dụng để hỗ trợ các cụm lắp ráp, cố định vị trí, kết nối các cấu trúc và truyền tải. Khuôn dập khung nhỏ dành cho ô tô SIKAIDA được thiết kế đặc biệt cho nhiều loại giá đỡ có độ chính xác khác nhau, chẳng hạn như giá đỡ dành cho động cơ và hệ thống treo, tích hợp hỗ trợ phức tạp và định vị lỗ chính xác để đáp ứng các yêu cầu nghiêm ngặt của sản xuất ô tô.

Tính năng sản phẩm cốt lõi

1. Hình thành cấu trúc hỗ trợ phức tạp

Bất chấp kích thước nhỏ gọn và cấu trúc phức tạp của giá đỡ, khuôn SIKAIDA, thông qua mô phỏng chính xác và bù đàn hồi, kiểm soát các kích thước tới hạn trong phạm vi ±0,1mm, đảm bảo độ phẳng, độ chính xác của lỗ và độ cứng kết cấu đáp ứng các tiêu chuẩn.

2. Độ bền cao và độ cứng cao

Các thành phần cốt lõi của Khuôn dập khung nhỏ dành cho ô tô sử dụng thép khuôn có độ cứng cao như SKD11 và Cr12MoV, đạt độ cứng HRC 48–52 sau khi xử lý nhiệt. Điều này cho phép chúng chịu được tải va đập tần số cao và có tuổi thọ vượt quá 500.000 chu kỳ, đảm bảo khả năng chịu tải ổn định.

3. Thiết kế tích hợp đa chức năng

Tích hợp nhiều quy trình như dập, uốn và đục lỗ, đồng thời kết hợp các cơ chế như khối trượt và lò xo nitơ, quá trình xử lý phức tạp có thể được hoàn thành chỉ trong một lần, cải thiện đáng kể hiệu quả sản xuất và chất lượng sản phẩm.

4. Vị trí lỗ chính xác và hệ thống kết nối

Độ chính xác của lỗ lắp đặt đạt ± 0,05mm và độ nhám của thành lỗ Ra 0,8. Cấu trúc kết nối mặt bích và đinh tán được tối ưu hóa đảm bảo kết nối khung an toàn và không bị lỏng, đảm bảo sử dụng xe đáng tin cậy lâu dài.

5. Lồng ghép thông minh và tối ưu hóa CAE

Việc sử dụng phần mềm CAE như AutoForm để tối ưu hóa việc lồng ghép, mức sử dụng vật liệu được tăng lên trên 85%, giảm thiểu khuyết tật hình thành một cách hiệu quả và giảm tỷ lệ phế liệu.

Lĩnh vực ứng dụng

Khuôn dập khung nhỏ dành cho ô tô SIKAIDA có ứng dụng rộng rãi, bao gồm sản xuất động cơ, hệ thống treo, bảng điều khiển, ghế ngồi, pin, cửa và khung hệ thống ống xả.

Quy trình sản xuất

1. Thiết kế sản phẩm và phân tích CAE

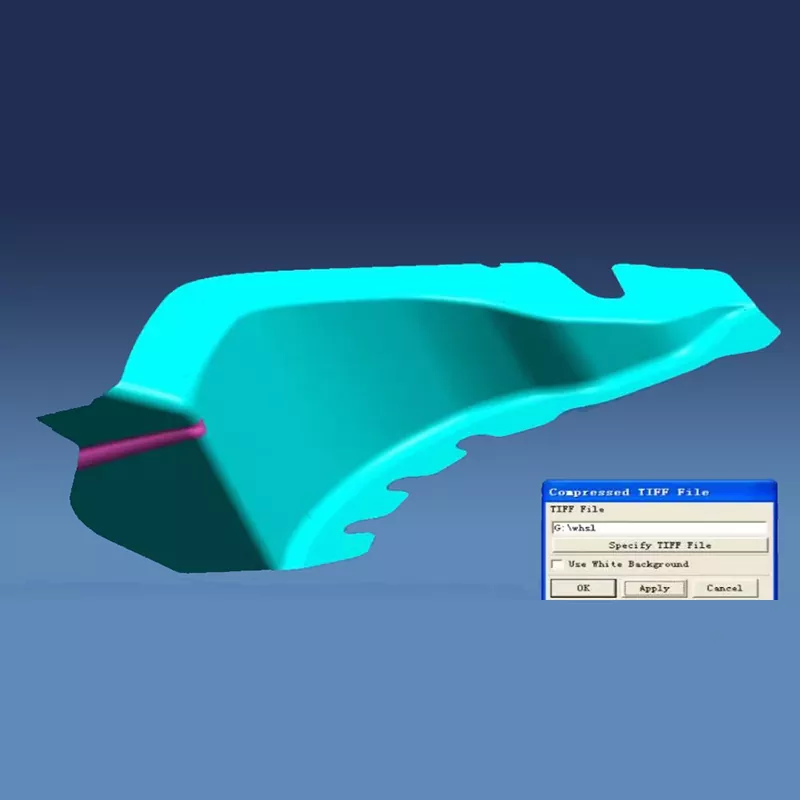

Việc tạo mô phỏng và tối ưu hóa quy trình được thực hiện bằng phần mềm CAE để xác định các lỗi tiềm ẩn và xác định giải pháp tối ưu, đảm bảo sản xuất khuôn thành công.

2. Thiết kế 3D kết cấu khuôn

Khuôn dập khung nhỏ dành cho ô tô sử dụng phần mềm thiết kế 3D đầy đủ như UG và CATIA để tinh chỉnh các khoang, hệ thống dẫn hướng và các thành phần khác, đảm bảo cấu trúc khuôn hợp lý và dễ bảo trì.

3. Lựa chọn vật liệu

Các bộ phận làm việc được làm bằng thép khuôn cứng như SKD11, đế khuôn được làm bằng thép 45 được xử lý nhiệt, các bộ phận tiêu chuẩn sử dụng thép chịu lực GCr15, và các bộ phận đột dập sử dụng thép tốc độ cao hoặc cacbua xi măng để đảm bảo độ chính xác và độ bền.

4. Gia công chính xác

Gia công thô cho phép có dung sai và gia công chính xác đảm bảo độ chính xác. Các phương pháp xử lý bề mặt như thấm nitơ và mạ crom cứng giúp nâng cao hơn nữa độ cứng và khả năng chống mài mòn của khuôn, đảm bảo chất lượng sản phẩm.

5. Lắp ráp và gỡ lỗi

Sau khi lắp ráp chính xác, Khuôn dập khung nhỏ dành cho ô tô sẽ trải qua quá trình ép thử và gỡ lỗi. Kiểm tra sản phẩm đầu tiên và sản xuất thử hàng loạt để xác minh độ chính xác, độ ổn định và độ tin cậy của khuôn.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong Khuôn dập khung nhỏ dành cho ô tô?

A1: Các bộ phận gia công chủ yếu sử dụng thép khuôn có độ cứng cao như SKD11, Cr12MoV và DC53. Khung khuôn sử dụng thép kết cấu như thép 45 và Q235. Các bộ phận tiêu chuẩn như trụ dẫn hướng và ống lót đều sử dụng thép chịu lực GCr15. Đối với các khu vực có độ mài mòn cao như đục lỗ, hợp kim cứng hoặc thép tốc độ cao đôi khi được sử dụng để đảm bảo độ bền, độ cứng và độ bền của khuôn.

Câu 2: Chu kỳ sản xuất khuôn khung nhỏ dành cho ô tô là bao lâu?

A2: Tùy thuộc vào yêu cầu về độ phức tạp và độ chính xác của khuôn, chu kỳ sản xuất thường là 10-18 tuần. Khuôn khung đơn giản mất khoảng 10 tuần để sản xuất, khuôn khung có độ phức tạp trung bình mất 14 tuần và khuôn khung phức tạp có độ chính xác cao có thể cần 18 tuần trở lên. Chu trình cụ thể phụ thuộc vào độ phức tạp của cấu trúc khung, yêu cầu về độ chính xác của lỗ và độ khó của quá trình gia công.

Câu 3: Tuổi thọ của khuôn dập khung nhỏ dành cho ô tô là bao lâu?

Trả lời 3: Trong điều kiện sử dụng và bảo trì bình thường, tuổi thọ của khuôn dập khung nhỏ có thể đạt tới hơn 500.000 chu kỳ. Thông qua việc lựa chọn vật liệu chất lượng cao, xử lý nhiệt thích hợp và gia công chính xác, tuổi thọ của một số khuôn có thể đạt tới 1 triệu chu kỳ. Đặc biệt đối với các bộ phận có độ mài mòn cao như đột lỗ, cần phải bảo trì và thay thế thường xuyên để đảm bảo chất lượng sản phẩm.

Câu hỏi 4: Làm thế nào để đảm bảo tính chính xác và hiệu suất hỗ trợ của dấu ngoặc được đóng dấu?

A4: Thông qua phân tích CAE để tối ưu hóa các thông số quy trình, áp dụng hệ thống dẫn hướng có độ chính xác cao, kiểm soát độ đàn hồi của vật liệu và thường xuyên kiểm tra và duy trì độ chính xác của khuôn, độ chính xác về kích thước của giá đỡ có thể được kiểm soát trong phạm vi ±0,1mm và độ phẳng của bề mặt đỡ có thể đạt tới 0,05mm/m. Đồng thời, thiết kế kết cấu hợp lý và quy trình xử lý nhiệt đảm bảo rằng giá đỡ có đủ độ cứng hỗ trợ và độ bền kết nối.

Câu 5: Các điểm kiểm soát chính trong quy trình sản xuất khuôn khung là gì?

A5: Các điểm kiểm soát chính trong sản xuất khuôn khung bao gồm: ① Gia công lỗ chính xác để đảm bảo độ chính xác của lỗ lắp đặt; ② Hỗ trợ gia công bề mặt đảm bảo độ phẳng, mịn; ③ Cấu trúc kết nối hình thành để đảm bảo cường độ kết nối; ④ Quá trình xử lý nhiệt để đảm bảo độ cứng và độ dẻo dai; ⑤ Lắp ráp và gỡ lỗi để đảm bảo độ chính xác của khuôn và hoạt động ổn định. Mỗi điểm kiểm soát đều yêu cầu kiểm tra chất lượng và kiểm soát quy trình nghiêm ngặt.
