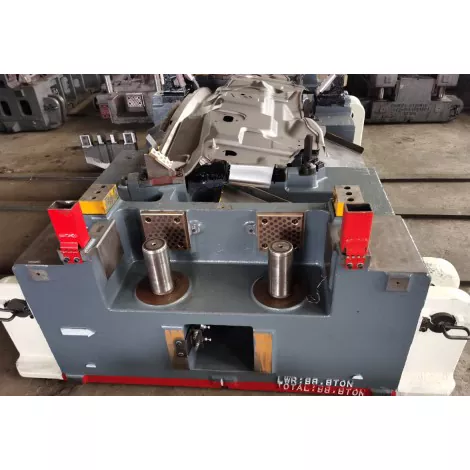

Khuôn dập lắp ráp mặt trước ô tô

Khuôn dập lắp ráp mặt trước ô tô SIKAIDA là thiết bị có độ chính xác cao cấp được phát triển độc lập, phù hợp để sản xuất hàng loạt các cụm mặt trước. Giải quyết cấu trúc phức tạp và yêu cầu cao của việc lắp ráp bảng mặt trước (tấm thân lớn), khuôn tích hợp các công nghệ tiên tiến để giải quyết các thách thức sản xuất chính. Nhà máy được trang bị các thiết bị chuyên nghiệp và đội ngũ tận tâm đảm bảo chất lượng khuôn đạt tiêu chuẩn.

Chi tiết sản phẩm

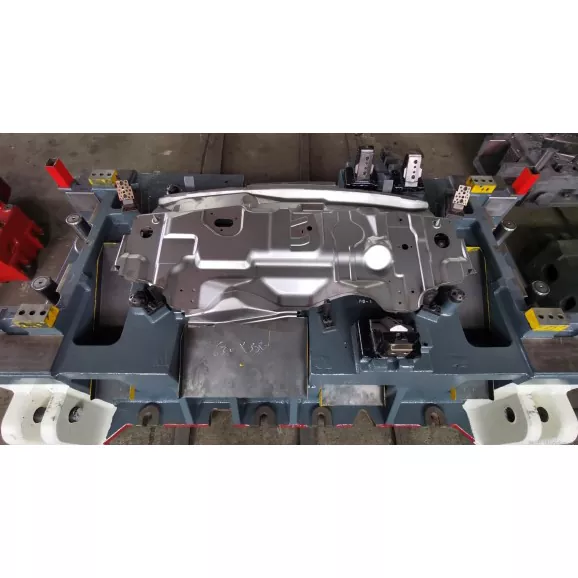

1. Hình thành cấu trúc tấm thân lớn

Kiểm soát chính xác dòng chảy và độ giãn của vật liệu, độ chính xác kích thước chính trong phạm vi ± 0,1mm, sai số độ phẳng 0,15mm/m; các vùng vẽ sâu sử dụng tạo hình lũy tiến nhiều bước để tránh các khiếm khuyết về vật liệu và cải thiện năng suất.

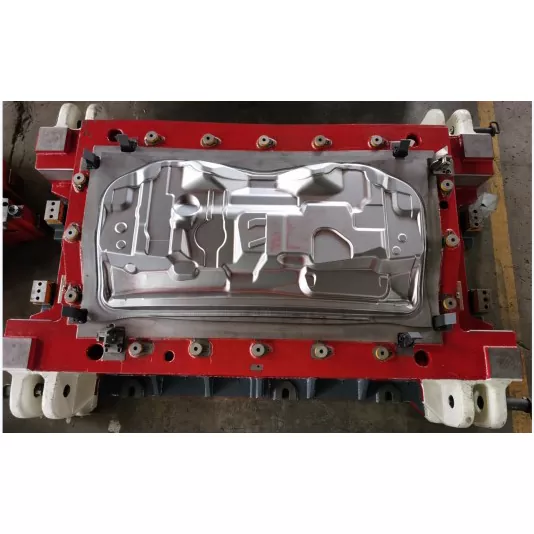

2. Công nghệ tạo hình bề mặt cong phức tạp

Khuôn dập lắp ráp bảng điều khiển phía trước ô tô sử dụng hình dạng hyperboloid và cấu trúc biên dạng có thể điều chỉnh được. Kết hợp với phân tích CAE và tối ưu hóa quy trình, nó giải quyết các vấn đề như nếp nhăn và nứt, đạt độ chính xác bề mặt trong phạm vi ±0,05mm, đảm bảo khả năng tương thích với các bộ phận liền kề.

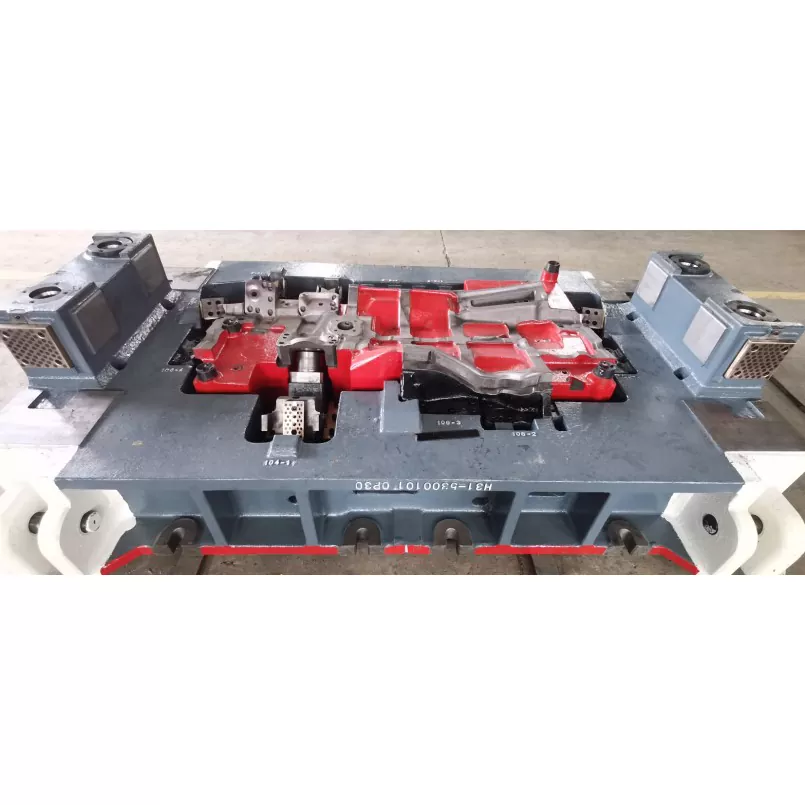

3. Thiết kế dầm gia cố tích hợp

Mặt trước và dầm gia cố được tích hợp bằng công nghệ khoang chia đôi, thích ứng với vật liệu có độ bền cao và đảm bảo độ chính xác hình học của dầm gia cố (độ thẳng 0,1 mm/m, độ song song 0,15 mm).

4. Tạo hình tích hợp nhiều thành phần

Nhiều quy trình được tích hợp, hoàn thiện việc tạo hình nhiều thành phần chỉ trong một thao tác dập duy nhất; thiết kế mô-đun và thay đổi khuôn nhanh chóng thích ứng với sản xuất đa thông số kỹ thuật, đạt tỷ lệ sử dụng vật liệu ≥80% và nâng cao hiệu quả sản xuất.

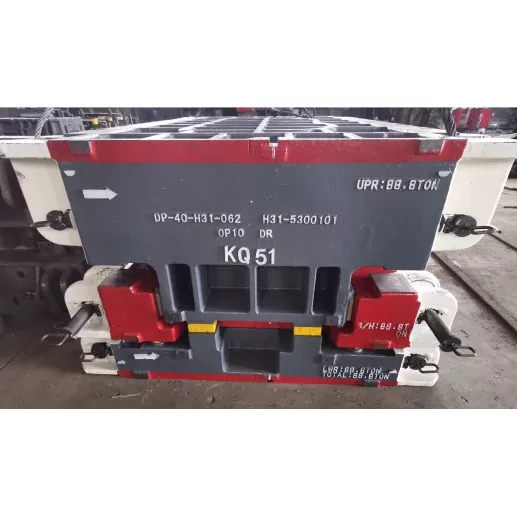

5. Hiệu suất an toàn và chính xác cao

Hướng dẫn có độ chính xác cao và kiểm soát phản hồi áp suất đảm bảo độ chính xác của lỗ tới hạn trong phạm vi ±0,05mm; thiết kế kết cấu tối ưu đảm bảo biến dạng thiết kế khi va chạm, đảm bảo an toàn cho người sử dụng.

6. Kiểm soát và tối ưu hóa quy trình thông minh

Khuôn dập lắp ráp mặt trước ô tô sử dụng phần mềm CAE để thiết kế tối ưu, sử dụng hệ thống giám sát thông minh và điều khiển ba vòng để theo dõi trạng thái tạo hình trong thời gian thực, đảm bảo chất lượng sản phẩm ổn định.

Tính năng và ứng dụng sản phẩm

1. Xe chở khách: Đảm bảo độ cứng của thân xe và an toàn khi va chạm, đáp ứng yêu cầu về độ kín bên ngoài;

2. Xe thương mại: Chịu được va đập nặng, đảm bảo độ tin cậy và độ bền của kết cấu;

3. Xe SUV/Xe địa hình: Thích ứng với khoang động cơ lớn, tăng cường khả năng bảo vệ phía trước;

4. Xe điện: Thích ứng với các yêu cầu đặc biệt như bộ pin và ống dẫn làm mát, đồng thời cân nhắc thiết kế nhẹ;

5. Ôtô đua/Ôtô biểu diễn: Đáp ứng yêu cầu về khí động học, trọng lượng nhẹ và độ cứng cao;

6. Xe tải/xe buýt: Thích ứng với các loại xe lớn, đảm bảo khả năng chịu tải và an toàn khi va chạm.

Giới thiệu quy trình sản xuất

1. Thiết kế và phân tích sản phẩm

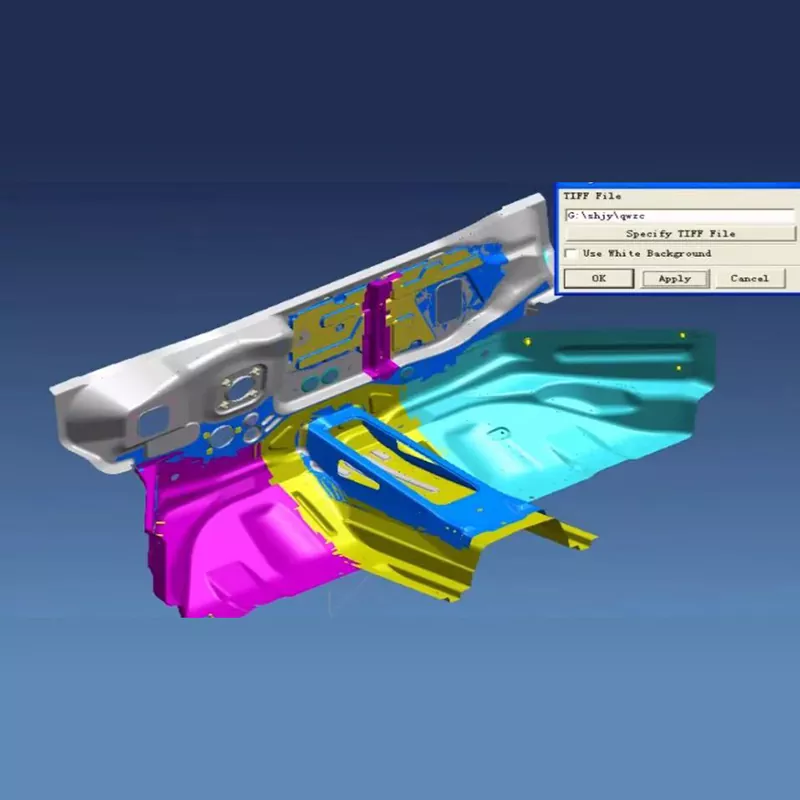

Phần mềm chuyên nghiệp được sử dụng để phân tích khả năng định hình và tối ưu hóa quy trình nhằm xác định các thông số tối ưu, cân bằng độ an toàn và độ chính xác của lắp ráp.

2. Thiết kế kết cấu khuôn

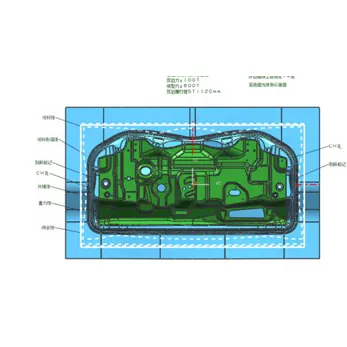

Thiết kế 3D đầy đủ, cấu trúc mô-đun, bảo trì dễ dàng, thích ứng với sản xuất tự động và vận hành bằng robot.

3. Lựa chọn và chuẩn bị nguyên liệu

- Bộ phận gia công: Lựa chọn thép khuôn có độ cứng cao, bằng hợp kim đặc biệt dùng ở vùng dập sâu;

- Đế khuôn/Bộ phận tiêu chuẩn: Thép chất lượng cao được lựa chọn để đảm bảo độ bền và độ chính xác;

- Xử lý bề mặt: Thấm nitơ, mạ crom cứng… nhằm giảm ma sát và bám dính.

4. Quy trình gia công chính xác

Gia công thô cho phép phụ cấp gia công hoàn thiện. Việc hoàn thiện được thực hiện bằng thiết bị cao cấp, đạt được độ nhám bề mặt Ra0,2, độ chính xác vị trí lỗ là ± 0,01mm và độ cứng ≥HV950 sau khi xử lý tăng cường bề mặt.

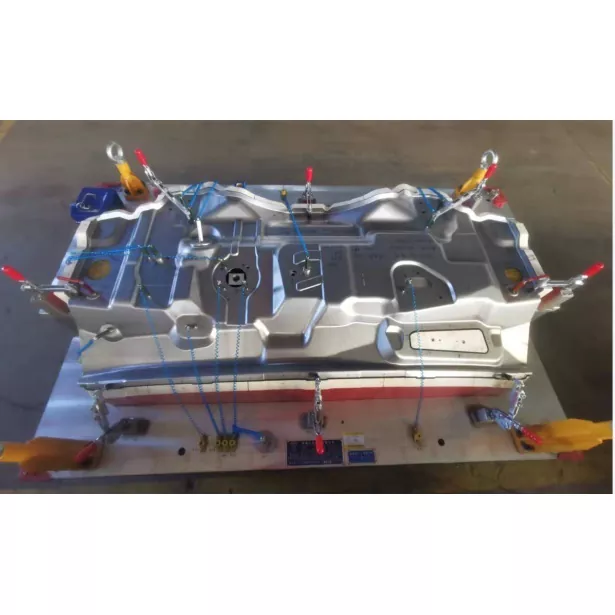

5. Lắp ráp và gỡ lỗi

Lắp ráp chính xác, gỡ lỗi tham số trên máy, kiểm tra sản phẩm đầu tiên và sản xuất thử hàng loạt đảm bảo độ ổn định và độ tin cậy của khuôn.

Xu hướng phát triển

1. Nhẹ và Độ bền cao: Thích ứng với các vật liệu mới và sử dụng các quy trình tiên tiến, cân bằng giữa trọng lượng nhẹ và an toàn;

2. Tối ưu hóa độ chính xác và an toàn: Phát triển theo hướng chính xác ở cấp độ micron, tăng cường khả năng phát hiện trực tuyến và tối ưu hóa va chạm;

3. Sản xuất linh hoạt: Chuyển đổi khuôn nhanh (<15 phút), thích ứng với sản xuất đa dạng, hàng loạt nhỏ;

4. Gỡ lỗi kỹ thuật số: Kết hợp các bản sao kỹ thuật số để rút ngắn hơn 30% chu kỳ phát triển;

5. Sản xuất xanh: Thân thiện với môi trường và tiết kiệm năng lượng, thích ứng với nhu cầu sử dụng phương tiện sử dụng năng lượng mới.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong Khuôn dập lắp ráp mặt trước ô tô?

A1: Các bộ phận làm việc chủ yếu sử dụng thép khuôn có độ cứng cao như SKD11, Cr12MoV và DC53. Đối với các bộ phận tạo hình sâu và các khu vực tạo dầm gia cố, luyện kim bột thép tốc độ cao hoặc cacbua xi măng được sử dụng. Khung khuôn sử dụng thép kết cấu như thép 45 và Q235, các bộ phận tiêu chuẩn như trụ dẫn hướng và ống dẫn hướng sử dụng thép chịu lực GCr15. Đối với các bề mặt tạo hình cong có yêu cầu cao, vật liệu phủ gốm hoặc kim cương đôi khi được sử dụng để đảm bảo khả năng chống mài mòn và tuổi thọ của khuôn.

Câu 2: Chu kỳ sản xuất khuôn lắp ráp tấm chắn phía trước ô tô là bao lâu?

Trả lời 2: Tùy thuộc vào yêu cầu về độ phức tạp và độ chính xác của cụm mặt trước, chu kỳ sản xuất thường là 16-24 tuần. Khuôn lắp ráp tấm chắn phía trước tiêu chuẩn mất khoảng 16 tuần, khuôn lắp ráp tấm chắn phía trước cong phức tạp mất 20 tuần và khuôn lắp ráp tấm chắn phía trước siêu lớn hoặc nhẹ có thể cần hơn 24 tuần. Chu trình cụ thể phụ thuộc vào độ phức tạp của cấu trúc tấm chắn phía trước, độ khó của việc tạo bề mặt cong và các yêu cầu về hiệu suất an toàn khi va chạm.

Câu 3: Tuổi thọ của khuôn là bao nhiêu?

A3: Trong điều kiện sử dụng và bảo trì bình thường, tuổi thọ của khuôn dập lắp ráp tấm chắn phía trước có thể đạt tới hơn 300.000 chu kỳ. Thông qua việc lựa chọn vật liệu chất lượng cao, xử lý nhiệt thích hợp và gia công chính xác, tuổi thọ của một số khuôn có thể đạt tới 500.000 chu kỳ. Các khu vực có độ mài mòn cao như khu vực tạo hình kéo sâu, bề mặt tạo hình dầm gia cố và bề mặt cong cần được bảo trì và thay thế thường xuyên để đảm bảo chất lượng sản phẩm và độ ổn định của khuôn.

Câu hỏi 4: Hiệu suất an toàn và chính xác của cụm bảng điều khiển phía trước được đảm bảo như thế nào?

Câu trả lời 4: Bằng cách tối ưu hóa các tham số của quá trình tạo hình thông qua phân tích CAE, sử dụng hệ thống dẫn hướng có độ chính xác cao, kiểm soát độ đàn hồi và phân bổ độ dày của vật liệu, đồng thời thường xuyên kiểm tra và duy trì độ chính xác của khuôn, độ chính xác về kích thước của cụm bảng mặt trước có thể được kiểm soát trong phạm vi ±0,1mm và độ phẳng của các bề mặt tiếp xúc có thể đạt trong khoảng 0,15mm/m. Đồng thời, thiết kế kết cấu hợp lý và quy trình xử lý nhiệt đảm bảo rằng cụm bảng mặt trước có đủ độ bền kết cấu và hiệu suất an toàn khi va chạm.

Câu 5: Các điểm kiểm soát chính trong quy trình sản xuất Khuôn dập lắp ráp mặt trước ô tô là gì?

A5: Các điểm kiểm soát chính trong quá trình sản xuất khuôn lắp ráp bảng mặt trước bao gồm: ① Gia công chính xác các biên dạng bề mặt bìa lớn để đảm bảo độ phẳng và độ chính xác bề mặt; ② Tăng cường chất lượng tạo hình của kết cấu dầm đảm bảo vị trí và độ bền; ③ Kiểm soát dòng vật liệu của các bề mặt cong phức tạp để tránh các khuyết tật hình thành; ④ Gia công chính xác các lỗ lắp để đảm bảo độ chính xác của lắp ráp; ⑤ Quá trình xử lý nhiệt để đảm bảo độ cứng và độ dẻo dai. Mỗi điểm kiểm soát đều yêu cầu kiểm tra chất lượng và kiểm soát quy trình nghiêm ngặt, đặc biệt là kiểm soát chính xác việc tạo hình lớp phủ lớn và các cấu trúc bề mặt cong phức tạp.
