Ô tô dập bảng điều khiển bên trái

Khuôn dập bảng điều khiển bên trái ô tô SIKAIDA là một hệ thống công cụ dập lớn, có độ chính xác cao và phức tạp được SIKAIDA phát triển để dập bảng điều khiển bên trái tích hợp của các tấm thép hoặc nhôm. Nó không phải là một khuôn đơn lẻ mà là một hệ thống tích hợp hoàn chỉnh bao gồm các bộ phận chính như khuôn đột bao hình, khuôn kéo, khuôn cắt tỉa và khuôn gấp mép. Trình độ sản xuất của sản phẩm này trực tiếp đại diện cho tiêu chuẩn cao nhất của khuôn dập tấm thân ô tô và là biểu tượng cốt lõi cho sức mạnh toàn diện của SIKAIDA với tư cách là nhà cung cấp chuyên nghiệp trong ngành khuôn dập.

Tính năng chi tiết sản phẩm

1. Kích thước lớn và cấu trúc phức tạp

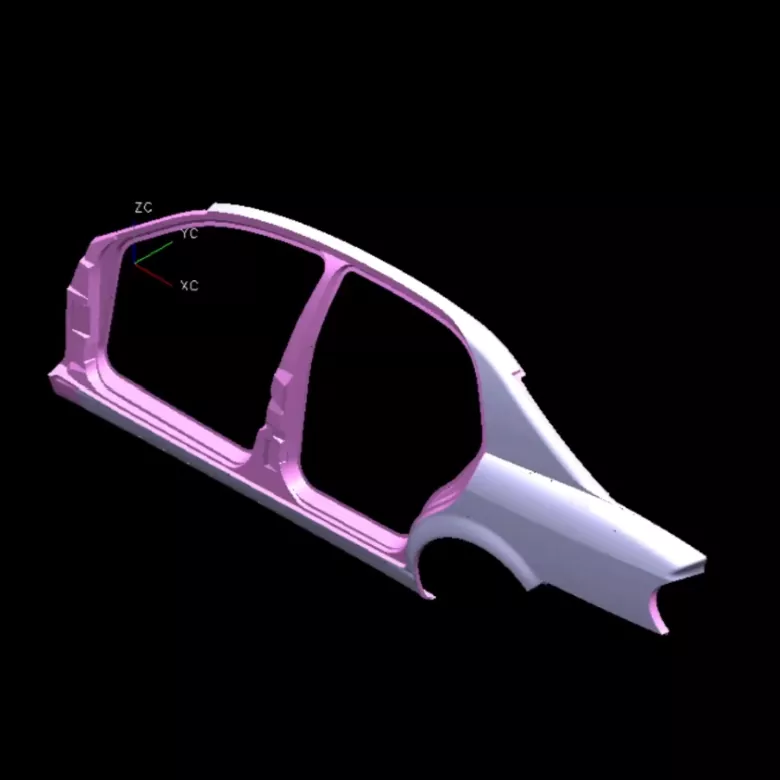

Tấm ốp bên trái của ô tô có kích thước lớn (thường dài trên 1,5 mét và rộng 0,8-1 mét), hình dáng phức tạp, bao gồm các nét vẽ sâu, độ cong phức tạp, độ mở cửa sổ và các đường nét. Khuôn dập tấm bên trái dành cho ô tô của SIKAIDA có thể tạo hình chính xác các lỗ lắp, gân gia cố và các chi tiết mặt bích trên tấm bên. Thông qua phân tích mô phỏng chuyên nghiệp và tối ưu hóa cấu trúc khuôn, nó đảm bảo phân bổ ứng suất hợp lý và tạo hình ổn định.

2. Yêu cầu về độ chính xác và chất lượng cao

Là bộ phận chính bên ngoài của ô tô, tấm ốp bên trái không được có vết trầy xước, nếp nhăn, vết lõm và các khuyết tật khác. SIKAIDA kiểm soát chặt chẽ chất lượng, với các yêu cầu nghiêm ngặt về độ hoàn thiện bề mặt khuôn và phân bổ áp suất. Các bề mặt tạo hình chính được đánh bóng tinh xảo đến mức hoàn thiện như gương, tránh hiệu quả các khuyết tật bề mặt do ma sát giữa tấm kim loại và khuôn trong quá trình dập.

3. Tạo hình tích hợp đa quy trình

Việc dập tấm mặt bên trái đòi hỏi phải hoàn thành liên tục nhiều quy trình, bao gồm tạo phôi, vẽ, cắt và gấp mép. Khuôn dập bảng điều khiển bên trái ô tô của SIKAIDA hoạt động liền mạch với dây chuyền sản xuất tự động hiện đại, sử dụng công nghệ chuyển robot để đạt được khả năng dập liên tục trên nhiều trạm. Điều này giúp cân bằng giữa hiệu quả sản xuất với chất lượng sản phẩm ổn định và cách bố trí quy trình khoa học giúp rút ngắn chu kỳ sản xuất và giảm chi phí.

4. Hệ thống dẫn hướng và cân bằng phức tạp

Để giải quyết các hình dạng phức tạp và kích thước lớn của các tấm bên, khuôn được trang bị hệ thống dẫn hướng có độ chính xác cao (trụ dẫn hướng, ống dẫn hướng, tấm dẫn hướng bên) để đảm bảo đóng chính xác khuôn trên và khuôn dưới. Hệ thống cân bằng toàn diện (lò xo nitơ, khối cân bằng cơ học) đảm bảo quá trình dập ổn định và an toàn, kéo dài tuổi thọ khuôn.

5. Hệ thống bôi trơn và thông gió tiên tiến

Khuôn có hệ thống bôi trơn tự động phức tạp tự động bôi trơn trong quá trình dập, giảm ma sát giữa tấm kim loại và khuôn và cải thiện chất lượng tạo hình. Khuôn dập lớn được trang bị hệ thống thông hơi đa điểm để ngăn ngừa nếp nhăn, vết lõm và các khuyết tật tạo hình khác do không khí bị mắc kẹt.

Tính năng và ứng dụng sản phẩm

Khuôn dập tấm ốp bên trái ô tô SIKAIDA chủ yếu được sử dụng trong sản xuất tấm ốp bên cho các loại xe chở khách như xe sedan, SUV và MPV. Nó cũng có thể được sử dụng trong sản xuất tấm ốp bên cabin và các lớp phủ khác cho xe thương mại. Các khuôn được làm bằng thép hợp kim cường độ cao, với các bề mặt chính được xử lý nhiệt và đánh bóng chính xác, dẫn đến khả năng chống mài mòn cao, độ chính xác cao và tuổi thọ dài. Là một nhà máy chuyên nghiệp với kinh nghiệm sản xuất dày dặn, SIKAIDA có thể tùy chỉnh các giải pháp khuôn mẫu theo các mẫu xe và nhu cầu khác nhau của khách hàng, đáp ứng yêu cầu sản xuất đa dạng của ngành công nghiệp ô tô.

Giới thiệu quy trình sản xuất

1. Phân tích sản phẩm và mô phỏng CAE

Trước khi thiết kế khuôn, SIKAIDA sử dụng phần mềm mô phỏng dập chuyên nghiệp như AutoForm và Dynaform để dự đoán khả năng định hình, biến dạng và độ đàn hồi của các tấm bên, xác định trước rủi ro về chất lượng, tối ưu hóa các giải pháp quy trình và cấu trúc khuôn, đồng thời giảm chi phí thử nghiệm và sửa đổi.

2. Thiết kế khuôn

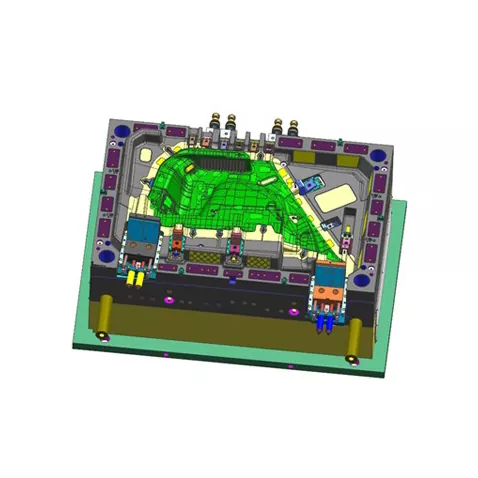

Phần mềm thiết kế 3D nâng cao như UG và CATIA được sử dụng để hoàn thiện thiết kế 3D đầy đủ của tất cả các bộ phận, bao gồm khuôn trên, khuôn dưới và vòng áp suất. Các yếu tố như độ dày tấm kim loại và bù đàn hồi được xem xét đầy đủ để đảm bảo độ chính xác và ổn định của khuôn. Phương án thiết kế được xem xét và xác nhận bởi các kỹ sư chuyên nghiệp.

3. Lựa chọn vật liệu

Chất nền khuôn dập tấm bên trái ô tô sử dụng thép kết cấu carbon chất lượng cao (như thép 45) hoặc thép kết cấu hợp kim (như 42CrMo) để đảm bảo độ bền và độ cứng. Các bộ phận gia công (profile, lưỡi cắt) sử dụng thép công cụ có hàm lượng carbon cao, hàm lượng crom cao (như Cr12MoV, SKD11) hoặc thép luyện kim bột để đảm bảo độ cứng cao, chống mài mòn cao và kéo dài tuổi thọ khuôn.

4. Gia công chính xác

- Gia công thô: Gia công ban đầu được thực hiện bằng máy phay giàn lớn hoặc trung tâm gia công giàn CNC, có cho phép gia công tinh.

- Gia công tinh: Trung tâm gia công CNC tốc độ cao gia công chính xác các biên dạng và cạnh cắt đảm bảo độ chính xác về kích thước và độ nhám bề mặt.

- Gia công đặc biệt: Gia công phóng điện (EDM) được sử dụng để gia công các biên dạng và góc phức tạp; dây EDM được sử dụng để gia công các lỗ và đường viền chính xác; quá trình làm nguội và ủ được thực hiện để đạt được độ cứng 48-52 HRC.

- Xử lý bề mặt: Mạ crom cứng hoặc thấm nitơ được áp dụng cho các biên dạng để cải thiện độ cứng và khả năng chống mài mòn, đồng thời thực hiện chống gỉ và tẩy dầu mỡ.

5. Lắp ráp và gỡ lỗi (Khuôn dùng thử T0)

Tất cả các linh kiện được lắp ráp thành một khuôn hoàn chỉnh, lắp đặt trên thiết bị dập để đúc thử. Các kỹ thuật viên chuyên nghiệp liên tục điều chỉnh các thông số quy trình như áp suất và hành trình cho đến khi tạo ra được bộ phận đủ tiêu chuẩn. Sau khi kiểm tra sản phẩm đầu tiên và xác nhận đo kích thước, nó sẽ được giao cho khách hàng.

Xu hướng phát triển

1. Khuôn đúc tích hợp siêu lớn

Các tấm bên ô tô đang phát triển theo hướng cấu trúc tích hợp lớn hơn, đòi hỏi trọng tải khuôn cao hơn (lên tới 2000 tấn trở lên) và độ ổn định kích thước. SIKAIDA liên tục tối ưu hóa công nghệ thiết kế và xử lý, cho phép phát triển khuôn dập bảng điều khiển bên tích hợp cực lớn để đáp ứng nhu cầu của các phương tiện sử dụng năng lượng mới và các mẫu xe thế hệ tiếp theo.

2. Ứng dụng vật liệu nhẹ

Với sự phát triển của trọng lượng nhẹ ô tô, các vật liệu mới như thép cường độ cao và hợp kim nhôm được sử dụng rộng rãi. SIKAIDA tối ưu hóa cấu trúc khuôn và công nghệ xử lý bề mặt để thích ứng với đặc tính tạo hình của vật liệu mới (ví dụ: khuôn kéo hợp kim nhôm được trang bị lớp phủ và hệ thống bôi trơn đặc biệt).

3. Sản xuất thông minh và số hóa

Cảm biến áp suất và nhiệt độ được nhúng trong khuôn để theo dõi các thông số dập trong thời gian thực, cho phép bảo trì dự đoán và tối ưu hóa quy trình. Kết hợp với công nghệ bản sao kỹ thuật số để gỡ lỗi ảo, chu kỳ phát triển có thể rút ngắn 20-30%, nâng cao hiệu quả R&D.

4. Thay đổi khuôn nhanh và tự động hóa

Đối với nhu cầu sản xuất đa dạng, hàng loạt nhỏ, khuôn áp dụng cấu trúc thay đổi khuôn nhanh (kẹp nhanh, định vị tự động), kết hợp với robot tự động và hệ thống kiểm tra trực quan, đạt được mức độ tự động hóa cao trong sản xuất dập và cải thiện tính linh hoạt trong sản xuất.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng cho Khuôn dập tấm ốp bên trái ô tô?

A1: Đế khuôn thường sử dụng thép kết cấu carbon chất lượng cao (như thép 45) hoặc thép kết cấu hợp kim (như 42CrMo). Các bộ phận gia công (định hình, lưỡi cắt) sử dụng thép công cụ có hàm lượng cacbon cao, hàm lượng crom cao (như Cr12MoV, SKD11) hoặc thép luyện kim bột đảm bảo độ cứng cao (48-52 HRC) và khả năng chống mài mòn cao. Một số khuôn cao cấp sử dụng công nghệ phủ bề mặt hoặc cacbua xi măng để cải thiện tuổi thọ.

Câu 2: Chu kỳ sản xuất khuôn dập tấm bên trái ô tô là bao lâu?

Câu trả lời 2: Chu kỳ sản xuất khuôn dập cho tấm bên trái của ô tô thường kéo dài từ 8 đến 15 tháng, tùy thuộc vào các yếu tố như độ phức tạp của bộ phận, yêu cầu về độ chính xác và năng lực sản xuất. Chu kỳ phát triển của khuôn mặt bên có bề mặt cong phức tạp có thể vượt quá 15 tháng, trong khi khuôn có cấu trúc đơn giản có thể được hoàn thành trong vòng 8 đến 10 tháng. Toàn bộ quá trình, từ thiết kế và xử lý đến lắp ráp và gỡ lỗi, đòi hỏi sự hợp tác giữa nhiều bộ phận.
