Ô tô cốp xe nắp bên ngoài dập khuôn

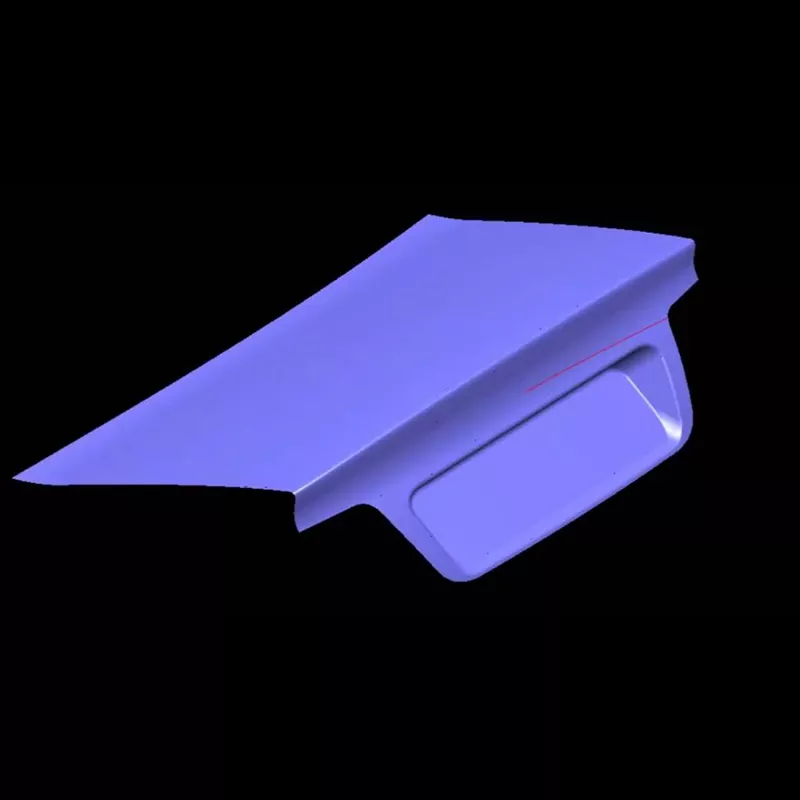

Khuôn dập bảng điều khiển bên ngoài nắp cốp ô tô SIKAIDA là một thiết bị lớn, có độ chính xác cao được thiết kế đặc biệt để sản xuất các thành phần bảng điều khiển bên ngoài nắp cốp xe bằng kim loại. Sử dụng các vật liệu như thép cán nguội và hợp kim nhôm, nó tạo thành các bề mặt cong phức tạp thông qua quy trình dập tiên tiến, tích hợp các công nghệ đa ngành và thể hiện khả năng sản xuất chuyên nghiệp của SIKAIDA.

Tính năng cốt lõi của sản phẩm:

1. Tạo hình bề mặt cong lớn: Thích hợp cho các tấm bên ngoài nắp cốp cong đôi phức tạp có kích thước vượt quá 800mm × 600mm, được tạo hình trong một quy trình dập duy nhất, với khả năng kiểm soát độ cong chính xác và cho phép dòng vật liệu để tránh các khuyết tật như vết nứt và nếp nhăn.

2. Yêu cầu về độ chính xác cao và độ bóng cao: Bề mặt đạt được độ bóng giống như gương (Ra<0,4μm), không bị trầy xước và lõm; kiểm soát chặt chẽ các thông số dập đảm bảo độ hoàn thiện bề mặt hoàn hảo, đáp ứng các tiêu chuẩn về hình thức ô tô.

3. Khả năng thích ứng với các cấu trúc hình học phức tạp: Khuôn dập tấm ngoài nắp cốp ô tô của chúng tôi thích ứng với các đặc điểm hình học khác nhau của tấm ngoài cốp, với các bề mặt bổ sung quy trình được tối ưu hóa, các gân kéo và hệ thống thông gió để đảm bảo hình thành đồng nhất trên tất cả các bộ phận.

4. Hệ thống dẫn hướng và cân bằng chính xác: Được trang bị thiết bị dẫn hướng và cân bằng có độ chính xác cao, độ đồng trục của khuôn trên và khuôn dưới ≤0,02mm, đảm bảo khe hở dập đồng đều và ngăn ngừa các vệt cũng như độ mỏng quá mức cục bộ ở các bộ phận.

5. Hệ thống bôi trơn và đúc khuôn tiên tiến: Hệ thống bôi trơn tập trung giúp giảm ma sát và mài mòn; cơ chế đúc khí nén và thủy lực đảm bảo quá trình đúc trơn tru mà không bị biến dạng hoặc trầy xước.

Kịch bản ứng dụng sản phẩm

Thích hợp để sản xuất nắp cốp cho các loại xe chở khách như xe sedan, SUV và MPV. Chia làm 3 loại tùy theo loại xe:

1. Tính kinh tế: Tập trung vào chi phí, cấu trúc đơn giản và phù hợp cho sản xuất hàng loạt.

2. Từ trung cấp đến cao cấp: Theo đuổi vẻ ngoài tinh tế, được trang bị hệ thống tạo hình và đánh bóng có độ chính xác cao.

3. Năng lượng mới: Thiết kế nhẹ, thích hợp để gia công các vật liệu mới như hợp kim nhôm.

Quy trình sản xuất

1. Phân tích sản phẩm và mô phỏng quy trình

Khuôn dập bảng điều khiển bên ngoài nắp cốp ô tô sử dụng phân tích mô phỏng phần mềm chuyên nghiệp để dự đoán các khuyết tật hình thành, tối ưu hóa quy trình và cấu trúc khuôn cũng như đảm bảo tính hợp lý trong thiết kế.

2. Thiết kế khuôn

Toàn bộ quá trình thiết kế được hoàn thành bằng phần mềm thiết kế 3D, có tính đến việc xử lý, lắp ráp và bảo trì cũng như xuất ra các bản vẽ hoàn chỉnh và danh sách BOM.

3. Lựa chọn vật liệu

- Đế khuôn: Thép 45# hoặc 42CrMo, được xử lý nhiệt để đảm bảo độ bền và độ dẻo dai.

- Bộ phận gia công: Cr12MoV, SKD11 và các loại thép công cụ khác, có độ cứng HRC48-52 sau khi xử lý nhiệt, mang lại khả năng chống mài mòn tuyệt vời.

- Trụ dẫn hướng và bạc lót: Thép chịu lực hoặc thép crom có ​​hàm lượng cacbon cao, đảm bảo độ cứng cao và khả năng chống mài mòn cao.

4. Gia công chính xác

Gia công thô cho phép phụ cấp gia công hoàn thiện; gia công hoàn thiện đảm bảo độ chính xác và độ bóng bề mặt. Bề mặt được đánh bóng và mạ crom cứng để đảm bảo độ bóng như gương và chống mài mòn.

5. Lắp ráp và gỡ lỗi (Đúc thử T0)

Lắp ráp các bộ phận tiêu chuẩn và kiểm tra độ kín. Thực hiện dập thử để xác minh tính chính xác và ổn định. Tối ưu hóa các thông số và điều chỉnh khuôn để đảm bảo chi tiết hoàn thiện đạt tiêu chuẩn.

Xu hướng phát triển

Thích ứng với các vật liệu nhẹ, thúc đẩy sản xuất thông minh và kỹ thuật số, đạt được khuôn đúc tích hợp chính xác, áp dụng công nghệ sản xuất bồi đắp và thực hành các khái niệm sản xuất xanh.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong khuôn dập bảng điều khiển bên ngoài nắp cốp ô tô?

A1: Đế khuôn thường sử dụng thép kết cấu carbon hoặc thép kết cấu hợp kim như thép 45 # và 42CrMo. Bề mặt làm việc sử dụng thép công cụ có hàm lượng cacbon cao, hàm lượng crom cao như Cr12MoV và SKD11. Trụ dẫn hướng và ống lót được làm bằng thép chịu lực hoặc thép crom có ​​hàm lượng carbon cao. Tất cả các vật liệu phải trải qua quá trình xử lý nhiệt thích hợp để đạt được độ cứng, độ bền và khả năng chống mài mòn cần thiết.

Câu hỏi 2: Chu kỳ sản xuất khuôn dập bảng điều khiển bên ngoài nắp cốp ô tô là bao lâu?

Câu trả lời 2: Chu kỳ phát triển khuôn dập cho tấm ốp ngoài cốp ô tô thường là 8-15 tháng, tùy thuộc vào độ phức tạp của sản phẩm, yêu cầu kỹ thuật và nhu cầu của khách hàng. Giai đoạn thiết kế cần 2-3 tháng, giai đoạn sản xuất cần 4-6 tháng và giai đoạn lắp ráp, gỡ lỗi và đúc thử cần 2-3 tháng. Toàn bộ quá trình đòi hỏi nhiều vòng tối ưu hóa lặp đi lặp lại để đáp ứng yêu cầu sản xuất hàng loạt.

Câu 3: Làm thế nào để đảm bảo chất lượng bề ngoài của tấm bên ngoài cốp xe?

Trả lời 3: Việc đảm bảo chất lượng bề ngoài cần được kiểm soát ở nhiều giai đoạn: Đầu tiên, bề mặt khuôn phải đáp ứng các tiêu chuẩn đánh bóng ở mức độ gương (Ra<0,4μm); thứ hai, việc bôi trơn, lực giữ phôi và lực dập phải được kiểm soát chặt chẽ trong quá trình dập; thứ ba, cần phải lựa chọn vật liệu phù hợp để tránh các khuyết tật bề mặt; và thứ tư, cần có phương pháp tháo khuôn hợp lý để tránh trầy xước. Ngoài ra, việc xử lý bề mặt như mạ và sơn crom cứng là cần thiết để cải thiện chất lượng bề ngoài và khả năng chống ăn mòn.
