Ô tô dập khuôn bên trái

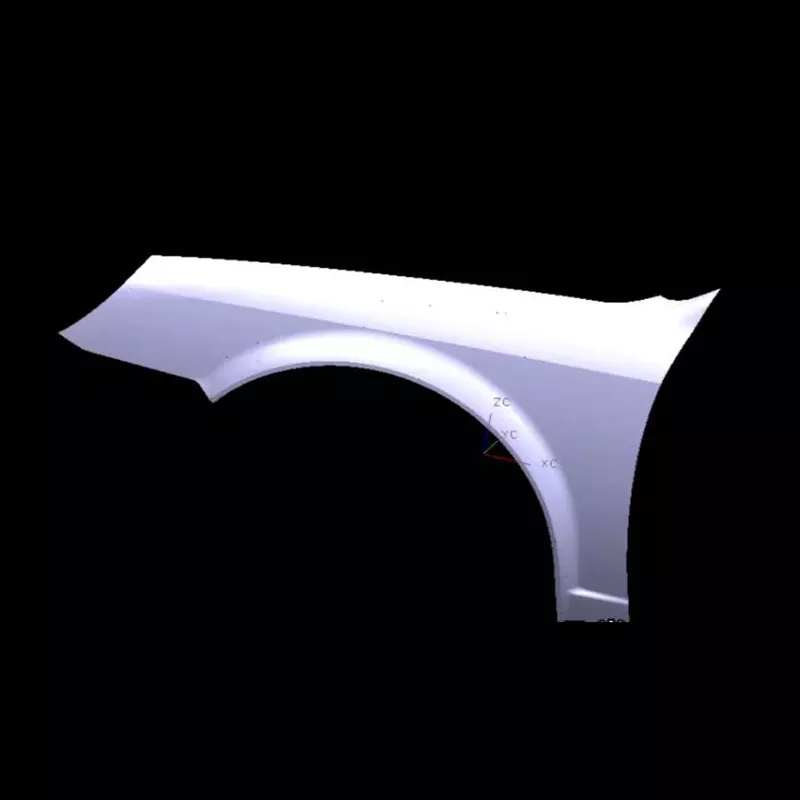

Khuôn dập tấm chắn bùn bên trái dành cho ô tô của SIKAIDA là một khuôn lớn, có độ chính xác cao được sử dụng để dập các tấm chắn bùn bên trái, đòi hỏi phải tạo hình các bề mặt cong phức tạp và tạo dải cạnh. Là nhà sản xuất khuôn dập ô tô hàng đầu tại Trung Quốc, SIKAIDA sở hữu kinh nghiệm sản xuất và R&D sâu rộng, công nghệ sản phẩm hàng đầu và cung cấp các giải pháp khuôn dập đáng tin cậy cho các nhà sản xuất ô tô toàn cầu.

Chi tiết sản phẩm

1. Cấu trúc lớn và phức tạp

Khuôn dập chắn bùn bên trái ô tô này có kích thước lớn (dài trên 800mm và rộng trên 500mm), bề mặt phức tạp, đòi hỏi phải tạo hình nhiều bề mặt cong và tính năng viền cạnh khác nhau, đòi hỏi độ chính xác cực cao. SIKAIDA, với thiết kế và công nghệ xử lý tiên tiến, có thể đáp ứng hoàn hảo nhu cầu về kiểu dáng của nhiều mẫu xe khác nhau.

2. Yêu cầu độ chính xác cao và độ bóng cao

Tấm chắn bùn bên trái là bề mặt lộ thiên và không được có khuyết tật trên bề mặt; do đó, độ nhám bề mặt của khuôn phải dưới Ra0.4. SIKAIDA kiểm soát chặt chẽ từng giai đoạn sản xuất để đảm bảo độ chính xác của khuôn và chất lượng bề ngoài của các bộ phận được dập.

3. Quá trình hình thành phức tạp

Khuôn dập tấm chắn bùn bên trái dành cho ô tô tích hợp nhiều quy trình như vẽ, cắt và đục lỗ, đồng thời tương thích với các quy trình vẽ và tạo hình thủy lực một giai đoạn. SIKAIDA tối ưu hóa cách bố trí quy trình để giảm chi phí và tăng hiệu quả một cách hiệu quả.

4. Hệ thống tạo hình phức tạp

Đối với góc âm và cấu trúc rãnh của chắn bùn bên trái, khuôn được trang bị các cơ chế phức tạp như thanh trượt và nêm, kết hợp với hạt rút và hệ thống thông hơi hợp lý để tránh tạo hình khuyết tật và nâng cao năng suất.

5. Hệ thống dẫn đường và định vị chính xác

Các bộ phận dẫn hướng có độ chính xác cao đảm bảo căn chỉnh chính xác khuôn trên và khuôn dưới, đồng thời thiết bị định vị phức tạp đảm bảo định vị kim loại tấm chính xác, cải thiện độ chính xác dập và tuổi thọ của khuôn.

Tính năng và ứng dụng sản phẩm

Khuôn dập chắn bùn bên trái ô tô này phù hợp để sản xuất các loại chắn bùn bên trái ô tô khác nhau, tạo ra các hình dạng hợp lý về mặt khí động học. Nó tương thích với nhiều vật liệu khác nhau như thép và hợp kim nhôm. Là nhà cung cấp chuyên nghiệp, SIKAIDA cung cấp các dịch vụ tùy chỉnh để đáp ứng nhu cầu của các mẫu xe khác nhau.

Giới thiệu quy trình sản xuất

1. Phân tích sản phẩm và mô phỏng CAE

Mô phỏng CAE được thực hiện bằng phần mềm như AutoForm để dự đoán và giải quyết các khuyết tật như nứt và nhăn, đảm bảo chất lượng của thiết kế và sản xuất khuôn.

2. Thiết kế khuôn

Thiết kế 3D đầy đủ được thực hiện bằng phần mềm UG và CATIA để tinh chỉnh các chi tiết thành phần, đảm bảo cấu trúc khuôn hợp lý và vận hành đáng tin cậy.

3. Lựa chọn vật liệu

Đế khuôn dập chắn bùn bên trái ô tô được làm bằng thép chất lượng cao như thép 45 và 42CrMo, trong khi các bộ phận gia công sử dụng thép đặc biệt như Cr12MoV, đảm bảo độ cứng cao và chống mài mòn cao, thích hợp cho việc dập cường độ cao lâu dài.

4. Gia công chính xác

Các quy trình gia công chuyên dụng bao gồm gia công thô, gia công tinh CNC tốc độ cao, cắt dây, đánh bóng tinh, kết hợp dập nguội và tôi luyện (độ cứng HRC48-52), đáp ứng yêu cầu về độ chính xác và độ nhám bề mặt.

5. Lắp ráp và gỡ lỗi (Đúc thử T0)

Sau khi lắp ráp, khuôn được kiểm tra trên máy. Các thông số quy trình được điều chỉnh nhiều lần và khuôn được tối ưu hóa để đảm bảo các bộ phận được đóng dấu đạt tiêu chuẩn và khuôn có thể được sản xuất hàng loạt trực tiếp.

Xu hướng phát triển:

1. Đúc tích hợp siêu nhẹ

Chắn bùn bên trái đang phát triển theo hướng kích thước lớn hơn và thiết kế tích hợp. SIKAIDA sử dụng các quy trình tiên tiến như tạo hình nóng để phát triển các khuôn mẫu phù hợp với yêu cầu về độ bền cao và trọng lượng nhẹ.

2. Thông minh hóa và số hóa

Các cảm biến được nhúng trong Khuôn dập tấm chắn bùn bên trái ô tô để theo dõi thời gian thực. Kết hợp với công nghệ song sinh kỹ thuật số, việc gỡ lỗi ảo đạt được, rút ​​ngắn chu kỳ phát triển và nâng cao tỷ lệ đúc thử thành công.

3. Đúc đa vật liệu và composite

Thích ứng với các vật liệu mới như hợp kim nhôm và sợi carbon, các quy trình và khuôn đúc composite tương ứng được phát triển để đáp ứng nhu cầu đa dạng của thị trường.

4. Ứng dụng sản xuất bồi đắp

Việc sử dụng công nghệ in 3D để sản xuất các bộ phận khuôn phức tạp giúp nâng cao hiệu suất của khuôn, rút ​​ngắn chu kỳ sản xuất và nêu bật những ưu điểm của việc sản xuất các cấu trúc phức tạp.

Khuôn dập tấm chắn bùn bên trái ô tô của SIKAIDA là một ví dụ điển hình về khuôn dập tấm thân ô tô. Chu kỳ phát triển từ 8-15 tháng và chi phí cao làm nổi bật sức mạnh của công ty. Là nhà sản xuất và cung cấp chuyên nghiệp tại Trung Quốc, SIKAIDA sẽ theo kịp các xu hướng của ngành, liên tục tối ưu hóa sản phẩm của mình và cung cấp các giải pháp khuôn mẫu chất lượng cao cho khách hàng toàn cầu.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong khuôn dập chắn bùn bên trái ô tô?

A1: Đế khuôn thường sử dụng thép kết cấu carbon chất lượng cao (như thép 45) hoặc thép kết cấu hợp kim (như 42CrMo). Các bộ phận gia công (định hình, lưỡi cắt) sử dụng thép công cụ có hàm lượng cacbon cao, hàm lượng crom cao (như Cr12MoV, SKD11) hoặc thép luyện kim bột (như CPM-D2) để đảm bảo độ cứng cao, chống mài mòn cao và độ dẻo dai tốt.

Câu 2: Chu kỳ sản xuất khuôn dập chắn bùn bên trái ô tô là bao lâu?

Câu trả lời 2: Chu kỳ phát triển khuôn dập cho chắn bùn bên trái của ô tô kéo dài (thường là 8-15 tháng) và chi phí cao (lên tới hàng triệu đến hàng chục triệu RMB), khiến nó trở thành chuẩn mực quan trọng để đo lường sức mạnh toàn diện của các công ty sản xuất khuôn. Khi ô tô phát triển theo hướng thông minh, điện khí hóa và trọng lượng nhẹ, các yêu cầu kỹ thuật đối với khuôn của chúng sẽ tiếp tục tăng.
