Nắp cốp xe ô tô Bảng điều khiển bên trong dập khuôn

Khuôn dập bảng điều khiển bên trong nắp cốp ô tô SIKAIDA là một hệ thống khuôn tích hợp lớn, phức tạp và có độ chính xác cao được sử dụng để dập thép cán nguội, thép không gỉ, hợp kim nhôm và các tấm kim loại khác thành các tấm bên trong nắp cốp đủ tiêu chuẩn. Nó không phải là một khuôn đơn lẻ mà là một hệ thống khuôn phức hợp hoặc lũy tiến nhiều trạm có thể hoàn thành các quy trình tạo hình, cắt tỉa, đục lỗ và gấp mép trong một thao tác. Nó là một chuẩn mực cho công nghệ khuôn tấm thân ô tô, trực tiếp xác định hình thức bên ngoài, độ vừa vặn và hiệu suất cấu trúc của sản phẩm cuối cùng.

Tính năng sản phẩm cốt lõi

1. Kích thước lớn và cấu trúc phức tạp

Các tấm bên trong nắp thùng thường dài hơn 1,2 mét và rộng 0,8-1,0 mét, có hình dạng phức tạp bao gồm các gân gia cố, lỗ lắp và kết cấu mặt bích. Khuôn dập bảng điều khiển bên trong nắp cốp ô tô sử dụng nhiều bề mặt dạng tự do và gia công liên tục nhiều trạm để đảm bảo tạo hình chính xác các đường viền phức tạp.

2. Độ chính xác và chất lượng bề mặt cực cao

Là một bộ phận cấu trúc và bên ngoài, tấm bên trong của cốp xe không cần phải có vết trầy xước, nếp nhăn hoặc vết nứt. Khuôn SIKAIDA có bề mặt siêu mịn, phân bố ứng suất đồng đều và dòng nguyên liệu được tối ưu hóa, đạt được thông qua gia công có độ chính xác cao và công nghệ xử lý bề mặt tiên tiến.

3. Khả năng tương thích đa vật liệu

Tương thích với nhiều vật liệu tấm khác nhau như thép cán nguội, thép mạ kẽm, thép không gỉ và hợp kim nhôm, cấu trúc khuôn được tối ưu hóa cho hiệu suất tạo hình và đặc tính đàn hồi của các vật liệu khác nhau. Nó có thể tích hợp các hệ thống định vị và nhận dạng đặc biệt để đạt được khả năng sản xuất linh hoạt.

4. Cơ chế tạo hình phức tạp và tự động hóa

Đối với nhiều góc âm và cấu trúc rãnh, Khuôn dập bảng điều khiển bên trong nắp cốp ô tô được trang bị cơ chế tạo hình nêm, thanh trượt và thủy lực hoàn chỉnh, kết hợp với hệ thống cấp liệu tự động, định vị chính xác và dỡ hàng ổn định, cho phép sản xuất hàng loạt không người lái đáng tin cậy.

5. Giám sát và điều khiển thông minh

Khuôn tích hợp các cảm biến áp suất, bộ phát hiện dịch chuyển và bộ điều khiển nhiệt độ để đạt được khả năng giám sát thời gian thực của quá trình đúc, tự tối ưu hóa thông số và truy xuất nguồn gốc chất lượng, đảm bảo tính nhất quán của các sản phẩm theo lô.

Lĩnh vực ứng dụng

Khuôn dập bảng điều khiển bên trong cốp xe SIKAIDA được sử dụng rộng rãi trong các loại xe chở khách khác nhau và các lĩnh vực liên quan:

- Xe sedan, hatchback, SUV, MPV

- Xe sử dụng năng lượng mới (điện thuần túy, plug-in hybrid, hybrid)

- Sản xuất phụ tùng ô tô

- Thị trường sửa chữa và thay thế ô tô hậu mãi

Với sự phát triển của các loại xe hạng nhẹ, việc ứng dụng các tấm bên trong cốp xe bằng hợp kim nhôm ngày càng trở nên phổ biến. Công nghệ khuôn mẫu của chúng tôi tiếp tục nâng cấp để thích ứng với các yêu cầu về vật liệu và quy trình cao hơn.

Quy trình sản xuất

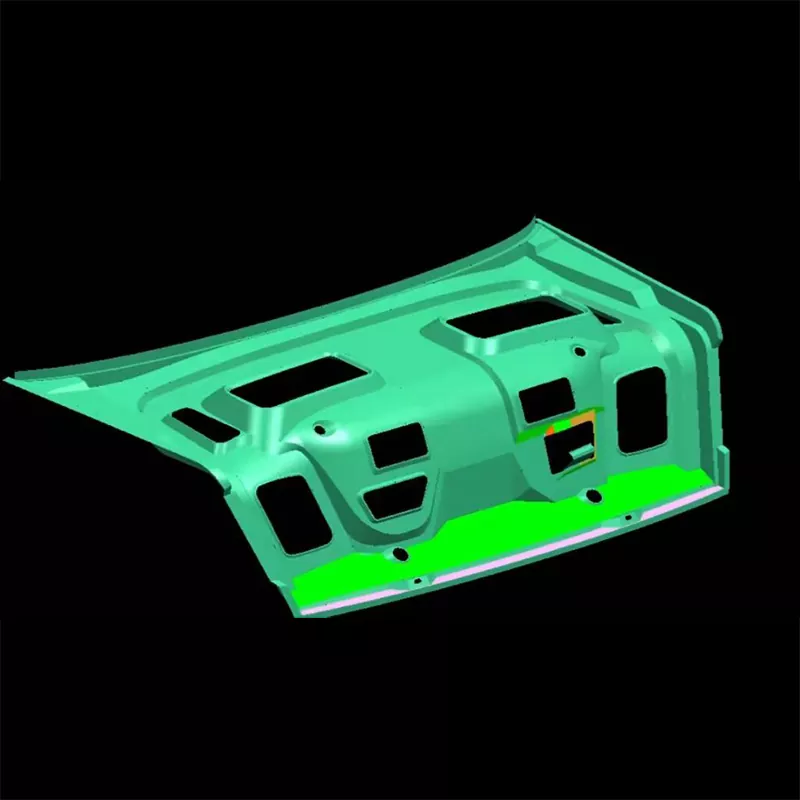

1. Phân tích sản phẩm và mô phỏng CAE

Khuôn dập bảng điều khiển bên trong nắp cốp ô tô sử dụng phần mềm AutoForm và Dynaform để phân tích khả năng tạo hình, dự đoán độ đàn hồi và mô phỏng phân bố độ dày để chủ động tránh các khuyết tật đúc như nứt, nhăn và đàn hồi.

2. Thiết kế khuôn

Thiết kế 3D đầy đủ bằng phần mềm UG, CATIA và SolidWorks, bao gồm các hệ thống thiết kế bề mặt, dẫn hướng, dỡ tải và định vị, khớp hoàn toàn với các đặc tính vật liệu và thông số thiết bị.

3. Lựa chọn vật liệu

- Bộ phận gia công: Cr12MoV, SKD11, W6Mo5Cr4V2 (độ cứng cao, chống mài mòn cao)

- Thân đế: Thép 45#, Q235 (cường độ cao, độ cứng cao)

- Trụ dẫn hướng và ống lót: Thép chịu lực, SUJ2 (độ chính xác ổn định)

4. Gia công chính xác

- Gia công thô: Phay giàn, EDM dây

- Gia công hoàn thiện: CNC tốc độ cao (độ chính xác ±0.01mm), mài, đánh bóng

- Gia công đặc biệt: Gia công phóng điện (EDM), đánh bóng bằng điện

- Xử lý bề mặt: Thấm nitơ, mạ crom, phủ DLC

5. Khuôn lắp ráp và thử nghiệm T0

Sau khi hoàn thành việc lắp ráp và kiểm tra độ chính xác của tất cả các bộ phận, quá trình đúc thử và kiểm tra sản phẩm đầu tiên được thực hiện. Việc sửa đổi và tối ưu hóa khuôn liên tục được thực hiện cho đến khi đạt được sản xuất hàng loạt ổn định.

Xu hướng phát triển

1. Trọng lượng nhẹ và Đúc tích hợp: Sử dụng hợp kim nhôm và thép cường độ cao, nhiều bộ phận được tích hợp vào một bộ phận duy nhất, giảm số lượng bộ phận và điểm kết nối.

2. Công nghệ ép nóng và tạo hình bằng nước: Được áp dụng rộng rãi cho các vật liệu có độ bền cao, khuôn được trang bị hệ thống kiểm soát nhiệt độ tiên tiến và vật liệu chịu nhiệt độ cao, đạt nhiệt độ tạo hình 500-900oC.

3. Sản xuất thông minh và số hóa: Tích hợp mạng cảm biến và kết hợp công nghệ song sinh kỹ thuật số, vận hành ảo, bảo trì dự đoán và tự tối ưu hóa quy trình.

4. Ứng dụng sản xuất bồi đắp: In 3D được sử dụng để sản xuất các kênh nước làm mát phức tạp và các cấu trúc nhẹ, cải thiện hiệu suất khuôn và rút ngắn chu kỳ sản xuất.

5. Công nghệ tạo hình đa vật liệu: Thích ứng với các cấu trúc thân composite bằng thép-nhôm và nhựa-kim loại, đáp ứng các nhu cầu đặc biệt của việc tạo hình đa vật liệu.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong Khuôn dập bảng điều khiển bên trong nắp cốp ô tô?

A1: Bộ phận làm việc của khuôn chủ yếu sử dụng thép công cụ có hàm lượng carbon cao, crôm cao (như Cr12MoV, SKD11) và thép tốc độ cao để đảm bảo độ cứng và khả năng chống mài mòn cao; phần chân đế sử dụng thép kết cấu như thép 45 và Q235 để đảm bảo độ bền; trụ dẫn hướng và ống lót sử dụng thép chịu lực hoặc SUJ2. Việc lựa chọn vật liệu khuôn sẽ được điều chỉnh cho các vật liệu tạo hình khác nhau; ví dụ, khi tạo hình hợp kim nhôm, người ta sẽ chú ý nhiều hơn đến khả năng chống dính và dẫn nhiệt của vật liệu.

Câu hỏi 2: Chu kỳ sản xuất khuôn dập bảng điều khiển bên trong nắp cốp ô tô là bao lâu?

Trả lời 2: Khuôn dập cho tấm bên trong cốp ô tô thường mất 8-15 tháng từ khi thiết kế đến khi giao hàng. Chu trình cụ thể phụ thuộc vào độ phức tạp của sản phẩm, loại vật liệu, yêu cầu về độ chính xác và trình độ kỹ thuật của công ty sản xuất. Khuôn đúc một mảnh phức tạp hoặc khuôn sử dụng vật liệu mới có thể có chu kỳ phát triển dài hơn.

Câu 3: Làm thế nào để đảm bảo chất lượng hình thành của tấm bên trong cốp xe?

Câu trả lời 3: Đảm bảo chất lượng tạo hình yêu cầu kiểm soát từ nhiều khía cạnh: Đầu tiên, phân tích mô phỏng CAE sơ bộ để dự đoán các khuyết tật tạo hình có thể xảy ra; thứ hai, độ chính xác trong sản xuất khuôn, với bề mặt hoàn thiện thường yêu cầu Ra0,4 hoặc cao hơn; thứ ba, tối ưu hóa các thông số quy trình, bao gồm áp suất, hành trình và bôi trơn; thứ tư, sử dụng hệ thống giám sát tiên tiến để giám sát quá trình tạo hình theo thời gian thực; và thứ năm, kiểm tra nghiêm ngặt nguyên liệu thô và kiểm soát độ ổn định của quy trình.

Câu 4: Tuổi thọ của khuôn là bao nhiêu?

Câu trả lời 4: Tùy thuộc vào vật liệu và quy trình, tuổi thọ sử dụng của Khuôn dập bảng điều khiển bên trong nắp cốp ô tô thường nằm trong khoảng từ 300.000 đến 1.000.000 chu kỳ. Sử dụng vật liệu khuôn chất lượng cao và quy trình xử lý nhiệt thích hợp, kết hợp với bảo trì thích hợp, có thể kéo dài đáng kể tuổi thọ của khuôn. Tuổi thọ của khuôn định hình bằng hợp kim nhôm thường dài hơn so với khuôn định hình bằng thép.

Câu 5: Làm thế nào để đáp ứng các yêu cầu tạo hình của các vật liệu khác nhau?

A5: Khuôn cần được thiết kế đặc biệt cho các vật liệu khác nhau. Ví dụ, thép tạo hình đòi hỏi lực tạo hình lớn hơn và bôi trơn tốt hơn; hình thành hợp kim nhôm đòi hỏi phải xem xét độ bám dính của vật liệu và tính dẫn nhiệt; và việc tạo hình thép cường độ cao đòi hỏi khả năng bù đàn hồi lớn hơn. Bằng cách điều chỉnh hình dạng khuôn, các thông số quy trình và xử lý bề mặt, các đặc tính hình thành của các vật liệu khác nhau có thể được điều chỉnh.
