Khuôn dập bảng điều khiển bên phải ô tô

Khuôn dập tấm bên phải ô tô của SIKAIDA là một hệ thống khuôn lớn, có độ chính xác cao bao gồm nhiều bộ phận, có khả năng đáp ứng nhu cầu tạo hình của tấm bên phải (tấm ngoài, tấm trong, gân gia cố, v.v.). Là nhà cung cấp chuyên nghiệp, SIKAIDA kiểm soát chặt chẽ chất lượng để đảm bảo sản xuất ổn định các bộ phận panel bên chất lượng cao, hỗ trợ sản xuất hiệu quả cho các hãng ô tô.

Chi tiết sản phẩm

1. Cấu trúc quy mô lớn và phức tạp

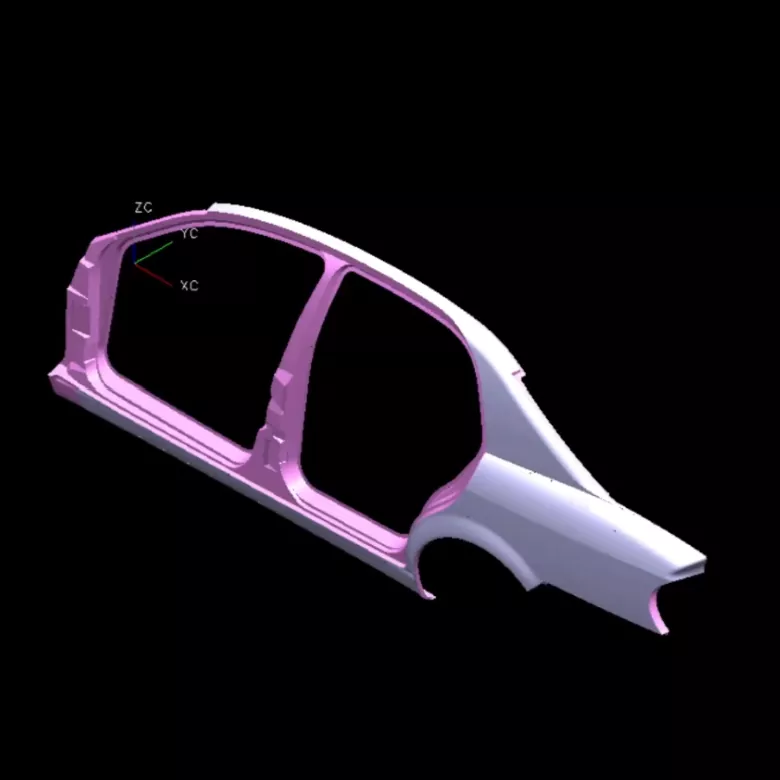

Khuôn dập tấm bên phải ô tô có kích thước khổng lồ (dài hơn 1,5 mét và rộng hơn 0,8 mét) với hình dạng phức tạp, có khả năng tạo hình các đặc điểm chính như cửa sổ cửa, vị trí lắp gương chiếu hậu, gân gia cố.

2. Yêu cầu về độ chính xác và chất lượng cao

Được thiết kế cho các bộ phận có hình dạng như bảng điều khiển bên, bề mặt khuôn không có khuyết tật, với độ chính xác về kích thước trong phạm vi ±0,05mm, bề mặt hoàn thiện giống như gương (Ra<0,4μm) và các cạnh mịn, không có gờ.

3. Quy trình hình thành phức tạp

Tích hợp các quy trình tiên tiến như kéo sâu, cắt tỉa và đục lỗ, gấp mép, ép sườn gia cố và tạo hình liên tục nhiều trạm, nó hoàn thành một cách hiệu quả việc tạo hình các bộ phận phức tạp.

4. Hệ thống điều chỉnh và dẫn hướng chính xác

Được trang bị trụ và ống lót dẫn hướng có độ chính xác cao, vòng áp suất có thể điều chỉnh, thanh trượt cam di động và hệ thống lò xo/thủy lực nitơ, đảm bảo độ chính xác và ổn định khi dập.

5. Hệ thống làm mát và bôi trơn tiên tiến

Với hệ thống làm mát bằng nước tuần hoàn, bôi trơn tự động và làm sạch bằng khí nén, nó phù hợp cho việc dập tốc độ cao, kéo dài tuổi thọ khuôn và đảm bảo sản xuất ổn định.

Tính năng và ứng dụng sản phẩm

1. Đúc tích hợp: Đúc một mảnh giúp giảm thiểu việc hàn và nâng cao hiệu quả;

2. Sản xuất hiệu quả cao: Thích ứng với tự động hóa tốc độ cao, thời gian chu kỳ 15-20 giây;

3. Sử dụng vật liệu cao: Bố trí tối ưu, tỷ lệ sử dụng ≥85%;

4. Tính nhất quán tốt: Các bộ phận được đóng dấu có chất lượng ổn định và khả năng thay thế lẫn nhau mạnh mẽ;

5. Khả năng thích ứng mạnh mẽ: Các bộ phận có thể thay thế có thể thích ứng với các mẫu xe khác nhau, giảm chi phí.

Giới thiệu quy trình sản xuất

1. Phân tích sản phẩm và thiết kế quy trình: Khuôn dập bảng bên phải ô tô sử dụng phần mềm CAE để phân tích khả năng định dạng dập, tối ưu hóa quy trình và xác định giải pháp dập tối ưu.

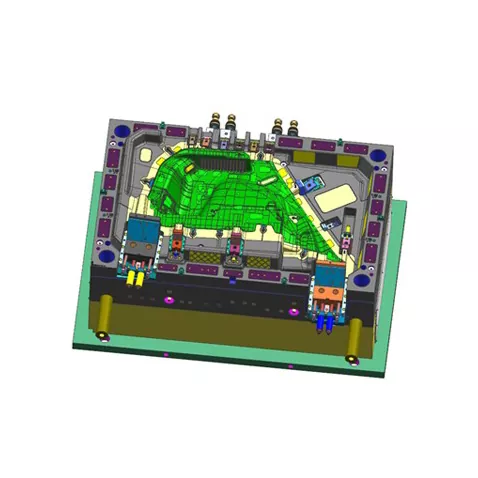

2. Thiết kế khuôn mẫu: Thiết kế 3D đầy đủ sử dụng UG và CATIA để cải thiện các cơ chế cốt lõi như dẫn hướng và làm mát.

3. Lựa chọn vật liệu: Đế khuôn sử dụng thép 45 và các bộ phận gia công sử dụng thép công cụ như Cr12MoV, với các vùng chịu mài mòn cao được gia cố.

4. Quy trình gia công chính xác: Gia công thô, gia công hoàn thiện (CNC, cắt dây) và xử lý bề mặt (làm nguội, đánh bóng, thấm nitơ) đảm bảo độ chính xác của khuôn và chống mài mòn.

5. Lắp ráp và gỡ lỗi Sau khi lắp ráp chính xác, khuôn được kiểm tra trên máy, các thông số được điều chỉnh và sản xuất thử hàng loạt để xác minh độ ổn định của khuôn.

Khuôn dập bảng điều khiển bên phải ô tô SIKAIDA là một thiết bị cốt lõi trong sản xuất ô tô. Chu kỳ phát triển của nó là 8-15 tháng và chi phí cao, khiến nó trở thành một chỉ số quan trọng về sức mạnh của một công ty. Nhà máy của chúng tôi ở Trung Quốc có đầy đủ năng lực sản xuất và sẽ tiếp tục đổi mới, cung cấp các giải pháp khuôn chất lượng cao cho khách hàng toàn cầu vì lợi ích chung.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng cho Khuôn dập tấm bên phải ô tô?

A1: Đế khuôn thường sử dụng thép kết cấu carbon tiêu chuẩn (như thép 45), trong khi các bộ phận gia công sử dụng thép công cụ có hàm lượng carbon cao, crôm cao (như Cr12MoV, DC53). Các khu vực có độ mài mòn cao có thể sử dụng cacbua xi măng hoặc trải qua xử lý tăng cường bề mặt.

Câu hỏi 2: Chu kỳ sản xuất khuôn dập tấm bên phải ô tô là bao lâu?

A2: Khuôn dập bảng điều khiển bên phải ô tô là đỉnh cao của công nghệ, kinh nghiệm và sự khéo léo. Chu kỳ phát triển của nó dài (thường là 8-15 tháng) và chi phí cao (lên tới hàng triệu đến hàng chục triệu RMB), khiến nó trở thành một chỉ số quan trọng về sức mạnh toàn diện của một công ty khuôn mẫu. Khi ngành công nghiệp ô tô phát triển theo hướng năng lượng mới, thông minh hóa và nhẹ hơn, các yêu cầu kỹ thuật đối với khuôn của nó sẽ tiếp tục tăng.
