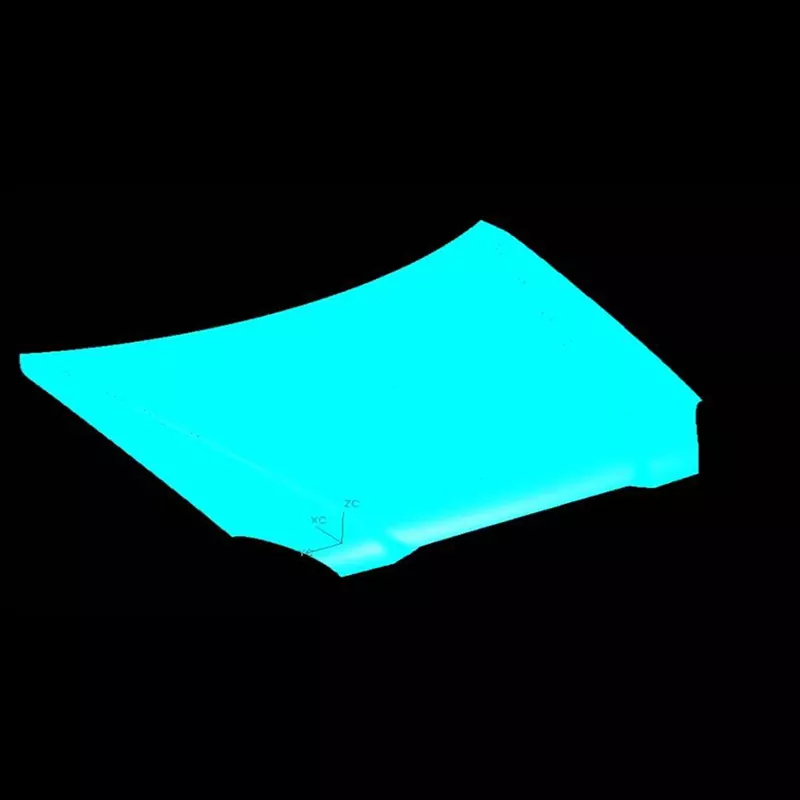

Ô tô mui xe bảng điều khiển bên ngoài dập khuôn

Khuôn dập bảng điều khiển bên ngoài mui xe ô tô SIKAIDA là một hệ thống có độ cong lớn và phức tạp, bao gồm khuôn trên, khuôn dưới, vòng áp suất và các bộ phận dẫn hướng chính xác, thích hợp cho việc tạo hình các tấm bên ngoài mui xe một bước hoặc nhiều bước. Là nhà cung cấp đáng tin cậy cho ngành công nghiệp ô tô toàn cầu, khuôn mẫu của hãng có thể hoạt động ổn định trong các dây chuyền dập khối lượng lớn.

Tính năng cốt lõi của sản phẩm:

1. Cấu trúc cong đôi lớn và phức tạp: Khuôn dập tấm ngoài mui xe ô tô thích hợp cho các tấm ngoài mui xe (dài > 1,2m, rộng 0,8-1,0m), với tỷ lệ bề mặt dạng tự do, đường nét đặc trưng và gân gia cố cao, đòi hỏi độ chính xác và chất lượng bề mặt cực cao.

2. Độ chính xác cao và độ hoàn thiện bề mặt như gương: Thích hợp cho các bộ phận có bề ngoài loại A (không có vết trầy xước, nếp nhăn, độ đàn hồi), độ hoàn thiện bề mặt khuôn đạt đến mức gương (Ra 0,4μm), yêu cầu các tiêu chuẩn nghiêm ngặt về vật liệu, xử lý nhiệt và kỹ thuật xử lý.

3. Hệ thống đa quy trình tích hợp: Tích hợp nhiều quy trình như kéo, đục lỗ và cắt tỉa, tương thích với nhiều quy trình tạo hình khác nhau, hỗ trợ nạp, định vị và dỡ hàng tự động và phù hợp cho sản xuất tự động.

4. Cấu trúc chịu lực cao và dẫn hướng chính xác: Khuôn dập bảng điều khiển bên ngoài mui xe ô tô sử dụng khung khuôn có độ bền cao phù hợp cho việc dập trọng tải lớn, được trang bị trụ dẫn hướng có độ chính xác cao và hệ thống ống dẫn hướng để tránh sai lệch khuôn, đồng thời có cơ chế đệm và dỡ tải ổn định để đảm bảo quá trình dập trơn tru.

5. Hệ thống bôi trơn và làm mát tiên tiến: Hệ thống bôi trơn được tối ưu hóa giúp giảm ma sát và kéo dài tuổi thọ khuôn; hệ thống làm mát được kiểm soát nhiệt độ có thể được bổ sung khi cần thiết để đảm bảo sự ổn định hình thành vật liệu.

Ưu điểm ứng dụng và vật liệu

Khuôn dập khuôn bên ngoài mui xe ô tô thích hợp để dập các tấm bên ngoài bằng thép và hợp kim nhẹ cho xe khách, xe thương mại và xe năng lượng mới. Đế khuôn sử dụng thép không gỉ 45# và Q235, các bộ phận gia công được làm bằng vật liệu như Cr12MoV, đạt độ cứng 48-52 HRC sau khi xử lý nhiệt, sở hữu các ưu điểm như độ bền cao và khả năng chống mài mòn cao.

Quy trình sản xuất hoàn chỉnh

1. Phân tích sản phẩm và mô phỏng CAE

Phần mềm AutoForm và Dynaform được sử dụng để phân tích khả năng định hình, độ đàn hồi, v.v., dự đoán và giải quyết các vấn đề dập cũng như tối ưu hóa quy trình và thiết kế khuôn.

2. Thiết kế khuôn 3D đầy đủ

Khuôn dập bảng điều khiển bên ngoài mui xe ô tô sử dụng phần mềm như UG và CATIA để hoàn thành thiết kế 3D đầy đủ, định vị chính xác tất cả các chi tiết như hạt dao và ốc vít.

3. Lựa chọn vật liệu và xử lý nhiệt

Các vật liệu phù hợp được lựa chọn và các quy trình như làm nguội chân không và ủ được sử dụng để đảm bảo các tính chất cơ học của khuôn đáp ứng yêu cầu sử dụng.

4. Gia công chính xác

Sau khi gia công thô (cho phép cho phép), gia công tinh (đảm bảo độ chính xác), gia công đặc biệt (EDM, cắt dây, v.v.) và đánh bóng, sẽ đạt được độ hoàn thiện như gương.

5. Lắp ráp và đúc thử T0

Sau khi lắp ráp tất cả các thành phần, việc đúc thử được thực hiện. Các thông số quy trình được điều chỉnh, khuôn được sửa đổi và tối ưu hóa cho đến khi phần được đóng dấu đáp ứng yêu cầu bản vẽ.

Xu hướng phát triển

Ngành công nghiệp khuôn mẫu đang thể hiện bốn xu hướng chính: thích ứng với các vật liệu nhẹ, độ bền cao; đạt được độ chính xác và thông minh trong toàn bộ quy trình; tự động hóa tích hợp đa quy trình; rút ngắn chu kỳ phát triển thông qua công nghệ bản sao kỹ thuật số; và giảm chi phí.

Khuôn dập bảng điều khiển bên ngoài mui xe ô tô SIKAIDA đại diện cho cấp độ khuôn dập tiên tiến. Với chu kỳ phát triển từ 8-15 tháng và chi phí từ hàng triệu đến hàng chục triệu nhân dân tệ, nó được dùng làm chuẩn mực để đo lường sức mạnh của các nhà máy sản xuất khuôn mẫu chuyên nghiệp. SIKAIDA sẽ tiếp tục nâng cấp công nghệ của mình để đáp ứng nhu cầu cao cấp của ngành công nghiệp ô tô toàn cầu.

Câu hỏi thường gặp:

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong khuôn dập bảng điều khiển bên ngoài mui xe ô tô?

A1: Đế khuôn thường sử dụng thép kết cấu carbon chất lượng cao (như 45 #, Q235), trong khi các bộ phận làm việc sử dụng thép công cụ carbon cao, crôm cao (như Cr12MoV, Cr12) và thép tốc độ cao (như W6Mo5Cr4V2), v.v., trải qua quá trình xử lý nhiệt thích hợp để đạt được độ cứng và khả năng chống mài mòn cần thiết.

Câu 2: Chu kỳ sản xuất khuôn dập cho tấm bên ngoài mui xe ô tô là bao lâu?

A2: Khuôn dập cho tấm ngoài mui xe ô tô có cấu trúc phức tạp và yêu cầu độ chính xác cao. Chu kỳ sản xuất thường từ 8-15 tháng, tùy thuộc vào độ phức tạp của sản phẩm, yêu cầu kỹ thuật và năng lực sản xuất. Chu kỳ phát triển dài và chi phí cao khiến nó trở thành chuẩn mực quan trọng để đo lường sức mạnh toàn diện của một công ty khuôn mẫu.
