Khuôn dập lắp ráp hệ thống treo trước ô tô

Khuôn dập lắp ráp hệ thống treo trước ô tô SIKAIDA được thiết kế đặc biệt để sản xuất hàng loạt và sản xuất các bộ phận kết cấu hệ thống treo có độ chính xác cao, đáp ứng các yêu cầu về độ chính xác kích thước, độ cứng, tuổi thọ mỏi và an toàn va chạm. Chúng được sử dụng rộng rãi trong nhiều loại phương tiện khác nhau, bao gồm xe khách, xe thương mại và xe điện.

Tính năng công nghệ cốt lõi:

1. Hình thành cấu trúc không gian phức tạp

Kiểm soát chính xác dòng vật liệu ba chiều và độ giãn trong các bộ phận treo, với độ chính xác chiều chính ±0,05mm và độ chính xác vị trí không gian ±0,1mm. Bằng cách sử dụng công nghệ tạo hình lũy tiến nhiều bước, tránh làm mỏng vật liệu và tập trung ứng suất.

2. Thiết kế chịu lực cường độ cao

Tương thích với thép cường độ cao và hợp kim nhẹ, tạo hình có độ chính xác cao ở các khu vực chịu ứng suất cao và các kết cấu quan trọng, với độ thẳng 0,08mm/m và độ song song 0,12mm. Công nghệ chuyên nghiệp đảm bảo hiệu suất vật liệu ổn định.

3. Công nghệ gia công lỗ chính xác

Tích hợp nhiều quy trình, hoàn thành việc tạo lỗ có độ chính xác cao chỉ trong một thao tác dập. Độ chính xác của lỗ ± 0,03mm và độ trụ đường kính lỗ 0,05mm, dựa vào hệ thống dẫn hướng có độ chính xác cao để đảm bảo chất lượng lỗ.

4. Tích hợp hàn đa thành phần

Thiết kế mô-đun của Khuôn dập cụm treo trước ô tô với cấu trúc hàn dành riêng, sử dụng vật liệu ≥85%, khả năng thích ứng thay đổi khuôn nhanh để sản xuất nhiều phương tiện, đồng thời cải thiện độ chính xác lắp ráp và độ bền kết cấu thông qua kiểm soát biến dạng hàn.

5. Tối ưu hóa hiệu suất động và an toàn

Thông qua hướng dẫn có độ chính xác cao và giám sát thời gian thực, với độ chính xác bề mặt ±0,02mm, khả năng phân bổ ứng suất được tối ưu hóa giúp kéo dài tuổi thọ mỏi và thiết kế hấp thụ năng lượng nâng cao giúp cải thiện độ an toàn khi va chạm.

6. Kiểm soát quy trình thông minh

Sử dụng phần mềm CAE để tối ưu hóa các thông số, hệ thống điều khiển ba vòng và thiết bị giám sát thông minh được sử dụng để đạt được khả năng giám sát thời gian thực của quá trình tạo hình, đảm bảo chất lượng ổn định trong sản xuất hàng loạt.

Lĩnh vực ứng dụng

Được sử dụng rộng rãi trong hệ thống treo trước của xe khách, xe thương mại, SUV, xe điện, xe đua hiệu suất cao, xe tải và xe buýt, thích ứng với nhu cầu cụ thể của các mẫu xe khác nhau.

Quy trình sản xuất

1. Thiết kế và mô phỏng sản phẩm

Sử dụng công nghệ mô phỏng CAE, phân tích khả năng tạo hình, tính toán độ đàn hồi và tối ưu hóa động được tiến hành để cung cấp hỗ trợ dữ liệu cho thiết kế khuôn.

2. Thiết kế kết cấu khuôn

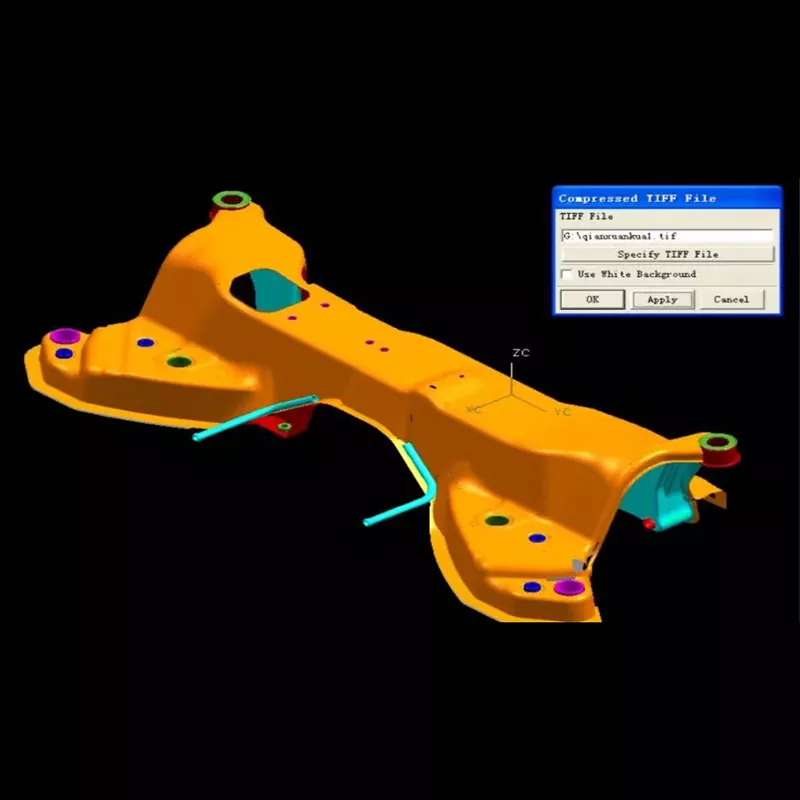

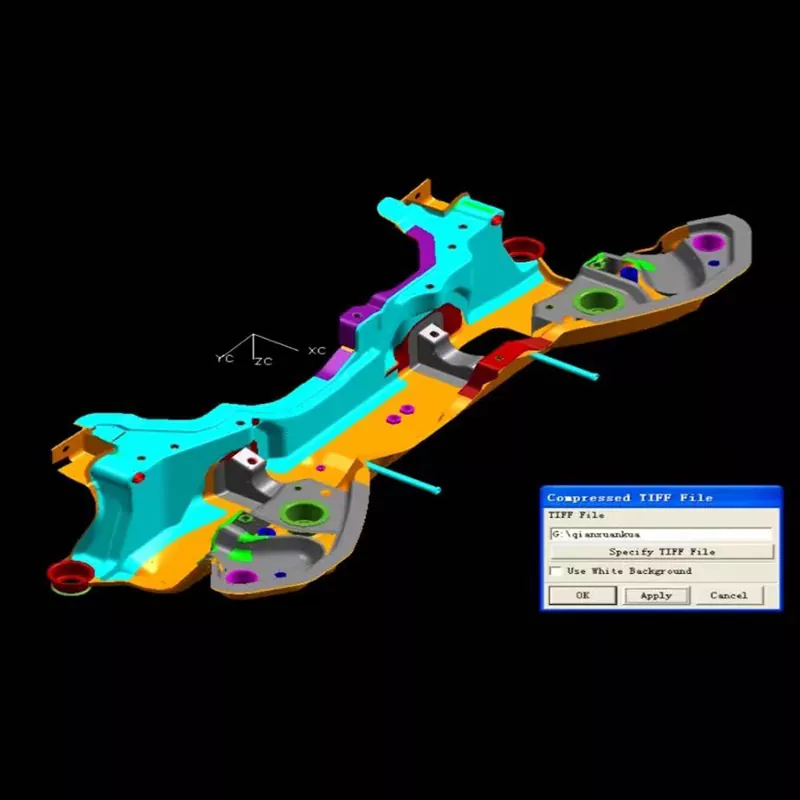

Thông qua phần mềm chuyên nghiệp dành cho thiết kế 3D đầy đủ, khái niệm mô-đun được áp dụng để thích ứng với dây chuyền sản xuất tự động, tạo điều kiện thuận lợi cho việc gỡ lỗi và bảo trì khuôn.

3. Lựa chọn vật liệu

Các bộ phận làm việc được làm bằng thép khuôn có độ cứng cao và hợp kim đặc biệt; khung khuôn và các bộ phận tiêu chuẩn được làm bằng thép phù hợp; và các bề mặt khoang được xử lý đặc biệt để giảm ma sát và độ bám dính.

4. Quy trình gia công chính xác

Khuôn dập lắp ráp hệ thống treo trước ô tô trải qua quá trình gia công thô, hoàn thiện và xử lý bề mặt. Thiết bị chuyên dụng đảm bảo độ chính xác gia công, đạt độ nhám bề mặt Ra0,2-0,4μm. Các lĩnh vực trọng điểm được tăng cường.

5. Lắp ráp và gỡ lỗi

Sau khi lắp ráp chính xác, các bộ phận sẽ trải qua quá trình kiểm tra áp suất và gỡ lỗi. Kiểm tra sản phẩm đầu tiên và sản xuất thử hàng loạt tối ưu hóa các thông số để đảm bảo độ tin cậy của sản phẩm và sản xuất ổn định.

Xu hướng phát triển

Ngành công nghiệp này đang phát triển theo năm hướng chính: tích hợp trọng lượng nhẹ và cường độ cao, tối ưu hóa độ chính xác và động, thay đổi khuôn nhanh và sản xuất linh hoạt, gỡ lỗi ảo kỹ thuật số và sản xuất xanh bền vững, thích ứng với xu hướng điện khí hóa và thông minh hóa trong ngành công nghiệp ô tô.

Câu hỏi thường gặp

Câu hỏi 1: Những vật liệu nào thường được sử dụng trong Khuôn dập lắp ráp hệ thống treo trước ô tô?

A1: Các bộ phận làm việc chủ yếu sử dụng thép khuôn có độ cứng cao như SKD11, Cr12MoV và DC53. Đối với các bộ phận tạo hình sâu và các khu vực chịu tải ứng suất cao, thép tốc độ cao luyện kim bột hoặc cacbua xi măng được sử dụng. Đế khuôn sử dụng thép kết cấu như thép 45 và thép Q235, trong khi các bộ phận tiêu chuẩn như trụ dẫn hướng và ống lót dẫn hướng sử dụng thép chịu lực GCr15. Đối với việc tạo hình bề mặt cong không gian cực kỳ khắt khe, vật liệu phủ gốm hoặc kim cương đôi khi được sử dụng để đảm bảo khả năng chống mài mòn và tuổi thọ của khuôn.

Câu 2: Chu kỳ sản xuất khuôn dập lắp ráp hệ thống treo trước ô tô là bao lâu?

Trả lời 2: Tùy thuộc vào yêu cầu về độ phức tạp và độ chính xác của cụm hệ thống treo trước, chu kỳ sản xuất thường là 18-26 tuần. Khuôn lắp ráp hệ thống treo trước tiêu chuẩn mất khoảng 18 tuần, khuôn cấu trúc không gian phức tạp là 22 tuần và khuôn lắp ráp hệ thống treo trước siêu lớn hoặc nhẹ có thể cần hơn 26 tuần. Chu trình cụ thể phụ thuộc vào độ phức tạp của cấu trúc hệ thống treo trước, độ khó của việc hình thành không gian và các yêu cầu về hiệu suất động.

Câu 3: Tuổi thọ của khuôn là bao nhiêu?

Trả lời 3: Trong điều kiện sử dụng và bảo trì bình thường, tuổi thọ của khuôn dập cụm hệ thống treo trước có thể đạt tới hơn 250.000 chu kỳ. Thông qua việc lựa chọn vật liệu chất lượng cao, xử lý nhiệt thích hợp và gia công chính xác, tuổi thọ của một số khuôn có thể đạt tới 450.000 chu kỳ. Các khu vực có độ mài mòn cao như các bộ phận tạo hình được kéo sâu, bề mặt chịu ứng suất cao và các lỗ chính xác cần được bảo trì và thay thế thường xuyên để đảm bảo chất lượng sản phẩm và độ ổn định của khuôn.

Câu 4: Làm thế nào để đảm bảo độ chính xác và hiệu suất động của cụm treo trước?

A4: Bằng cách tối ưu hóa các thông số quá trình tạo hình thông qua phân tích CAE, áp dụng hệ thống dẫn hướng có độ chính xác cao, kiểm soát độ đàn hồi và phân bổ độ dày của vật liệu, đồng thời thường xuyên kiểm tra và duy trì độ chính xác của khuôn, độ chính xác về kích thước của cụm hệ thống treo trước có thể được kiểm soát trong phạm vi ±0,05mm và độ chính xác bề mặt tiếp xúc có thể đạt tới ±0,02mm. Đồng thời, thiết kế kết cấu hợp lý và quy trình xử lý nhiệt đảm bảo cụm treo trước có đủ độ bền kết cấu và hiệu suất động.

Câu 5: Các điểm kiểm soát chính trong quy trình sản xuất Khuôn dập lắp ráp hệ thống treo trước ô tô là gì?

A5: Các điểm kiểm soát chính trong sản xuất khuôn lắp ráp hệ thống treo trước bao gồm: ① Gia công chính xác các bề mặt không gian phức tạp để đảm bảo độ chính xác hình học; ② Hình thành chất lượng kết cấu chịu lực có độ bền cao đảm bảo vị trí và độ bền; ③ Gia công chính xác các lỗ chính xác để đảm bảo chất lượng lắp ráp; ④ Cường độ của kết cấu hàn tích hợp nhiều thành phần; ⑤ Quy trình xử lý nhiệt đảm bảo độ cứng, dẻo dai. Mỗi điểm kiểm soát yêu cầu kiểm tra chất lượng và kiểm soát quy trình nghiêm ngặt, đặc biệt là để kiểm soát chính xác các khu vực hình thành cấu trúc không gian phức tạp và các khu vực chịu tải cường độ cao.
